Apple A8X

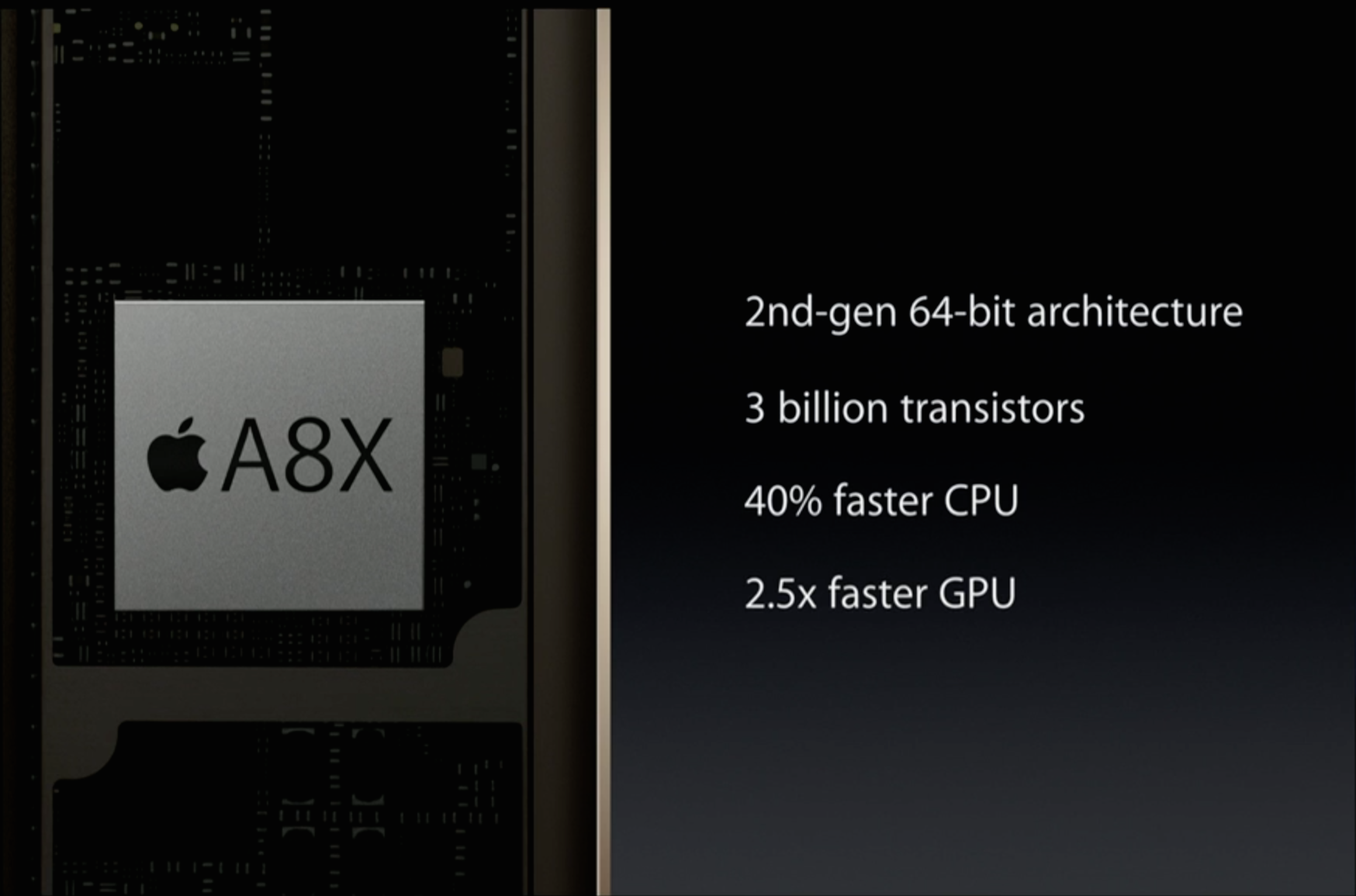

Apple A8X - мощный ARM-чип, появившийся в октябре 2014 года в планшете iPad Air 2. Это третий ARM-чип Apple с поддержкой 64-битного набора инструкций ARMv8. Главные отличия от Apple A8 - более мощный за счет третьего ядра и повысившейся на 100 МГц рабочей частоты процессор и намного более мощный графический ускоритель PowerVR GXA6850. Чип также включает 128-битный контроллер памяти LPDDR3.

Архитектура

Второе поколение архитектуры Cyclone демонстрирует улучшившуюся примерно на 10-15% производительность на такт, по-прежнему опережающую архитектуры конкурентов (Qualcomm Krait и ARM Cortex A57). Разумеется, Apple не разглашает подробностей о проделанной модернизации, но, скорее всего, было оптимизировано предсказание переходов, а регистры и кэши были расширены. Как и Cyclone, Cyclone 2 поддерживает 64-битные вычисления в соответствии со стандартом ARMv8.

Производительность

По сравнению с A7, производительность A8X повысилась на 20-70%, в зависимости от сценария. Улучшенная архитектура гарантирует A8X прирост производительности примерно в 20% по сравнению с A7, если речь идет об однопоточных задачах. В многопоточных же разница может достигать 70% благодаря появлению третьего ядра. По результатам бенчмарка Geekbench 3, A8X является самым мощным ARM-чипом на конец 2014 года. Denver-версия nVIDIA Tegra K1 немного быстрее в однопоточных задачах, но проигрывает в многопоточных из-за меньшего количества ядер (2).

Графика

Вопреки ожиданиям, GXA6850 состоит из двух GX6450 (2x4 кластера), а не одного GX6650 (6 кластеров). Каждый кластер включает четыре вычислительных ядра FP16 и два ядра FP32. Суммарная производительность всех восьми кластеров равняется примерно 230 GFLOPS (исходя из ожидаемой рабочей частоты в 450 МГц). По результатам бенчмарков, GXA6850 мощнее не только Qualcomm Adreno 420, но и видеоускорителя nVIDIA Tegra K1, и является самым мощным видеоадаптером для ARM-устройств на конец 2014 года. Имеется поддержка OpenGL 3.x/4.x, OpenGL ES 3.0 и DirectX 10.

Энергопотребление

Если предыдущие чипы Apple производились Samsung на 28-нм техпроцессе, то A8 и A8X делаются на заводах TSMC с использованием нового 20-нм процесса, и включают 3 миллиарда транзисторов. Энергопотребление должно быть сравнимо с конкурирующими флагманскими чипами Qualcomm (Snapdragon 420) и Samsung (Exynos 5433).
