Дешевая DIY-сборка позволяет пользователям подслушивать со скоростью света.

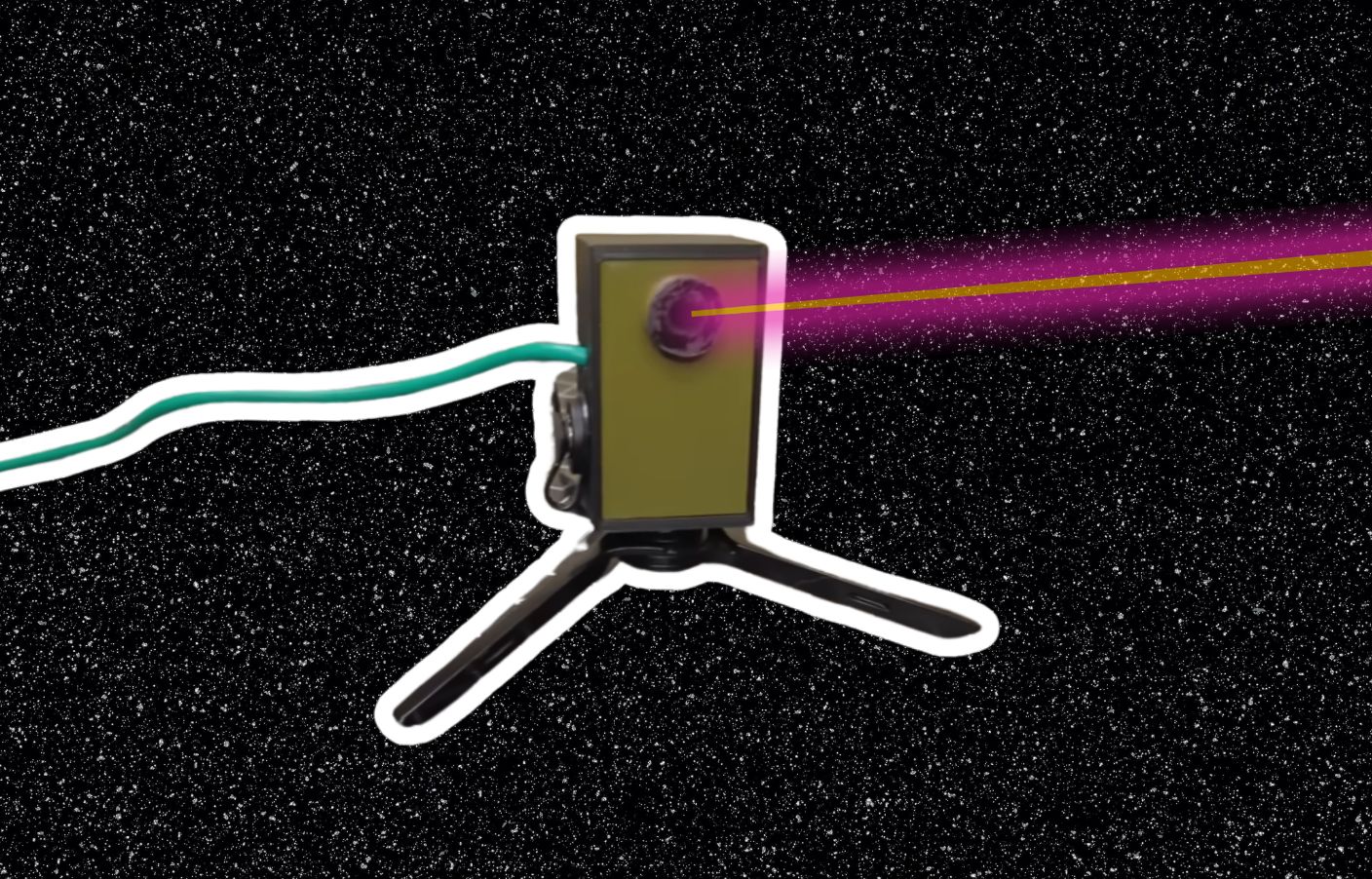

Учитывая, что сегодня потребителям доступны все электрические компоненты, неудивительно, что детали, необходимые для создания работающего лазерного микрофона с нуля, можно найти не только в интернет-магазинах, но, возможно, даже из электронного мусора вокруг дома. Используя три компонента и дополнительный четвертый, пользователи смогут прослушивать отдаленные звуки с помощью собственного лазерного микрофона. Сборка довольно проста, если только у пользователя есть устройство, способное принимать и записывать монофонический аудиосигнал.

Как объясняет SomethingAboutScience, лазерный микрофон работает, светя лазерным лучом на окно или картинную раму в комнате и улавливая отражение луча с помощью фотодиода. Любой звук, генерируемый в комнате, посылает вибрации через стекло, заставляя его модулировать отражение лазера, которое диод может затем считать и преобразовать в звук. В качестве бонуса SomethingAboutScience объясняет, что лазер красного света не обязателен, вместо него можно использовать скрытый инфракрасный лазер.

Фотодиод - один из самых простых компонентов, которые можно достать, поскольку он обычно используется в качестве инфракрасного приемника в телевизорах и некоторых дымовых сигнализациях. Однако сам по себе диод не может работать в качестве единственного процессора света, поскольку сигнал, поступающий от лазера, недостаточно силен. Именно здесь схема усилителя может помочь усилить сигнал, обеспечить мощность и выдать монофонический звук. В данном случае была использована модифицированная схема усилителя, похожая на MAX9814. Чтобы собрать лазерный микрофон, встроенный микрофон удаляется и заменяется фотодиодом, USB-кабель жертвуется и припаивается к плате для обеспечения питания, а монофонический аудио провод с разъемом добавляется к плате для обеспечения аудиовыхода. Когда все собрано, остается только расположить лазер так, чтобы луч попадал на фотодиод под углом, достаточным для обнаружения модуляции лазерного излучения и записи выходного сигнала.

Хотя такая установка проста, ее эффективность невелика. Во-первых, лазер и приемник подвержены вибрациям окружающей среды, и любое физическое препятствие между ними приводит к разрыву аудиосигнала. Чтобы частично исправить ситуацию, SomethingAboutScience 3D напечатала корпус и добавила фильтр к приемнику, что немного улучшило результаты. В целом, этот тип сборки готов к усовершенствованию и демонстрирует, как немного изобретательности в стиле "сделай сам" может зайти далеко. Желающие могут найти дополнительную информацию об этой сборке и ее результатах по ссылкам ниже.
