Новый радиотелескоп с открытым исходным кодом может видеть сигналы Wi-Fi сквозь стены

Используя концепции из области радиоастрономии, команда The Thought Emporium успешно разработала сборку функционального радиотелескопа с открытым исходным кодом, получившего название XJ9. Обладая модульной конструкцией, XJ9 может обнаруживать частоты Wi-Fi 2,4 ГГц и имеет множество насадок для различных применений, например, турель для автоматического дротика и рукоять для ножа. Однако наиболее впечатляющими являются возможности XJ9 как радиотелескопа.

Основываясь на предыдущем проекте, известном как Cogsworth, команда создала усовершенствованную систему для обнаружения и визуализации интенсивности микроволн, излучаемых Wi-Fi роутерами. Микроволны, испускаемые роутерами, колеблются на частоте около 2,4 ГГц, а поскольку микроволны - это разновидность света, можно создать устройство, способное улавливать эти частоты. Эта же концепция используется в радиоастрономии, поскольку многие астрологические явления создают электромагнитное излучение по мере их возникновения. Частыми примерами являются черные дыры, газовые струи и квазары - все они были сфотографированы благодаря радиотелескопам, измеряющим производимые ими радиочастоты. Аналогичным образом, маленькая версия радиотелескопа может делать то же самое для Wi-Fi, если настроена на нужную частоту.

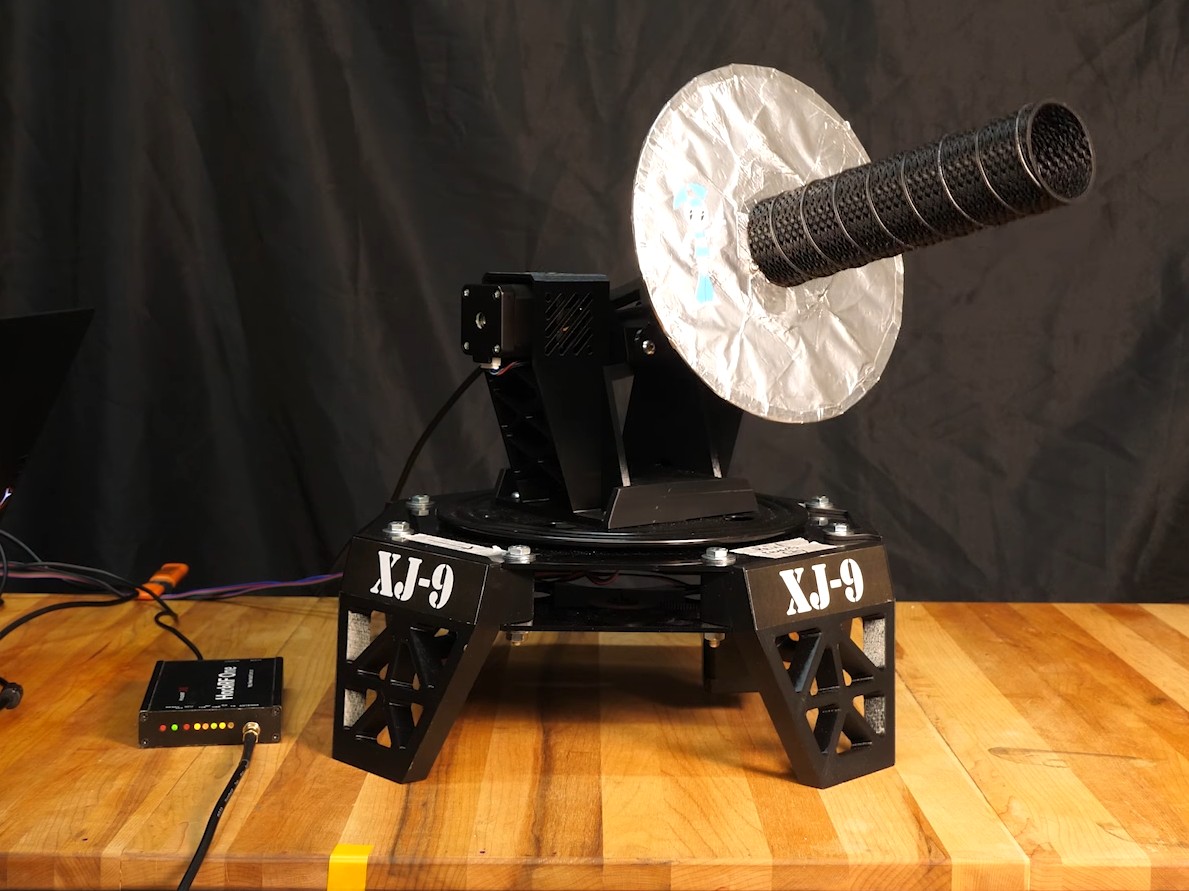

XJ9 - это преимущественно 3D-печатный радиотелескоп, который имеет множество усовершенствований по сравнению с предыдущей версией, включая шаговые двигатели с зубчатым зацеплением, ременные передачи и плоский подшипник. Прикрепляя антенну, XJ9 использует программно-определяемое радио или SDR, чтобы превратить радиоволны, попадающие на антенну, в полезные данные. В данном случае команда использует HackRF SDR для захвата радиоволн от маршрутизатора. Затем, используя GNU radio для обработки данных, XJ9 проводит измерения обнаруженных радиоволн в различных точках, чтобы составить обзор окружающей среды. К сожалению, первые тесты не дали точных результатов, и команда обнаружила, что конфигурация GNU radio нормализует показания вместо того, чтобы фиксировать скачки, из-за чего сканирование получается неточным. После простого исправления XJ9 стал точно фиксировать точки Wi-Fi излучения.

Хотя это впечатляющее достижение, команда возлагает большие надежды на реальное применение XJ9. Этот эксперимент фактически является доказательством концепции так называемого пассивного радара. Опираясь на идею о том, что излучение Wi-Fi является разновидностью света, команда надеется использовать Wi-Fi или смежную частоту для освещения объектов в окружении, что позволит XJ9 видеть сквозь стены и создавать 3D-карту окружающей среды. Однако команде предстоит проделать большую работу, прежде чем это станет возможным. Пожалуйста, посетите ресурсы ниже, чтобы получить больше информации об этой конструкции или получить доступ к 3D-файлам XJ9.
