Обзор мини-компьютера Zotac ZBox Edge MI643

Размером с небольшую книжку.

В отличие от большинства мини-компьютеров, ZBox Edge MI643 сделан настолько тонким, что можно повесить на стену или поставить на полку между книгами. Быстродействие немного хромает, но аккуратный внешний вид хорошо впишет этот ZBox в программерскую или просто домашнюю обстановку.

Allen Ngo, 👁 Allen Ngo (перевод Сергея Тарасова), Опубликовано 17 August 2020 🇺🇸 🇪🇸 ...

PC и всё, что связано с ним Comet Lake

Большинство конкурентов может лишь завидовать ассортименту мини-компьютеров Zotac. Компания продаёт мини-компьютеры самого разного вида, от псевдо-кредитной карты и до серьёзных игровых моделей с GeForce RTX. Образец, который мы изучим сегодня, относится к начальному уровню. Он подойдёт для коммерческого использования в торговых точках, или как часть инфраструктуры, или для вообще любого применения, не подразумевающего больших нагрузок.

Он отзывается на имя ZBox Edge MI643, отличается очень малой толщиной и неброским дизайном. Компьютер продаётся в виде платформы на процессоре Core i3-10110U, это модель MI623, или Core i5-10210U - модель MI643. Сегодня мы имеем дело со вторым вариантом, он стоит $439 в американском онлайн-магазине Zotac. Уже после получения тестового образца мы установили в него свои 16 ГБ RAM и накопитель Lexar. Все подробности о MI643 можно найти на сайте производителя.

Больше обзоров Zotac:

Zotac ZBox CI660 Nano

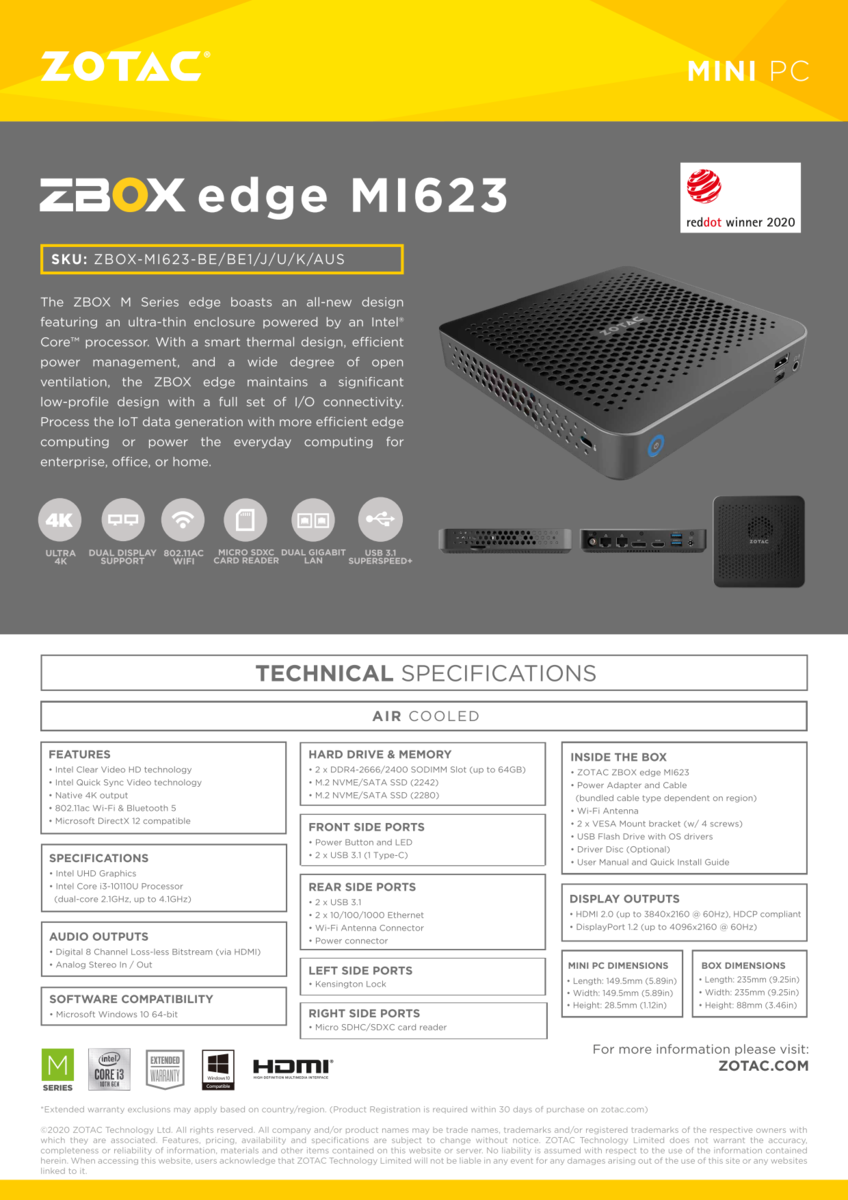

Характеристики ZBox MI623 и MI643 (Изображение: Zotac)

Zotac ZBox MI643

Процессор

Intel Core i5-10210U 4 x 1.6 - 4.2 GHz, Comet Lake-U

Графический адаптер

Intel UHD Graphics 620, 26.20.100.7262

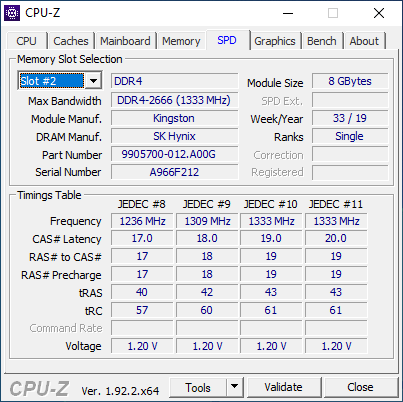

ОЗУ

16 Гбайт

, DDR4-2666, 19-19-19-43, два канала

Материнская плата

Intel Comet Lake-U PCH-LP Premium

Хранение данных

Lexar NM610 1TB, 1024 Гбайт

Звуковая плата

Intel Comet Lake PCH-LP - cAVS

Интерфейсы

4 USB 3.0 / 3.1 Gen 1, 1 HDMI, 1 DisplayPort, 1 слот замка Kensington, Аудиоразъёмы: 3.5 mm combo, картридер: microSD

Коммуникации

Realtek RTL8168/8111 Gigabit-LAN (10/100/1000MBit/s), Wireless AC-9461 (ac = Wi-Fi 5/), Bluetooth 5

Габариты

толщина х ширина х глубина (мм): 28.5 x 149.5 x 149.5

Операционная система

Microsoft Windows 10 Home 64 Bit

Дополнительно

12 мес. гарантии в Европе

Вес

550 г, адаптер питания: 328 г

Внимание: Разные образцы одной и той же модели часто используют неодинаковые компоненты! (Матрица AUO вместо BOE, память Hynix вместо Samsung, накопитель SATA вместо PCIe, ...)

Смотреть все характеристики

Рейтинг	Дата	Модель	Вес	Height	Размер	Разрешение
v ^(old)	August 2020	Zotac ZBox MI643 i5-10210U, UHD Graphics 620	550 г	28.5 мм		x
v ^(old)	March 2020	Intel NUC10i5FNK i5-10210U, UHD Graphics 620	493 г	36 мм	0.00"	0x0
v ^(old)		Lenovo ThinkCentre M90n-1 Nano i5-8265U, UHD Graphics 620	499 г	22 мм	0.00"	x
v ^(old)	June 2019	Intel NUC8i3CYSM i3-8121U, Radeon RX 540	660 г	52 мм		x
v ^(old)	September 2018	Chuwi GBox CWI560 Celeron N4100, UHD Graphics 600	558 г	37.3 мм		x
v ^(old)	April 2018	Intel Hades Canyon NUC8i7HVK i7-8809G, Vega M GH	1.3 килог.	39 мм		x

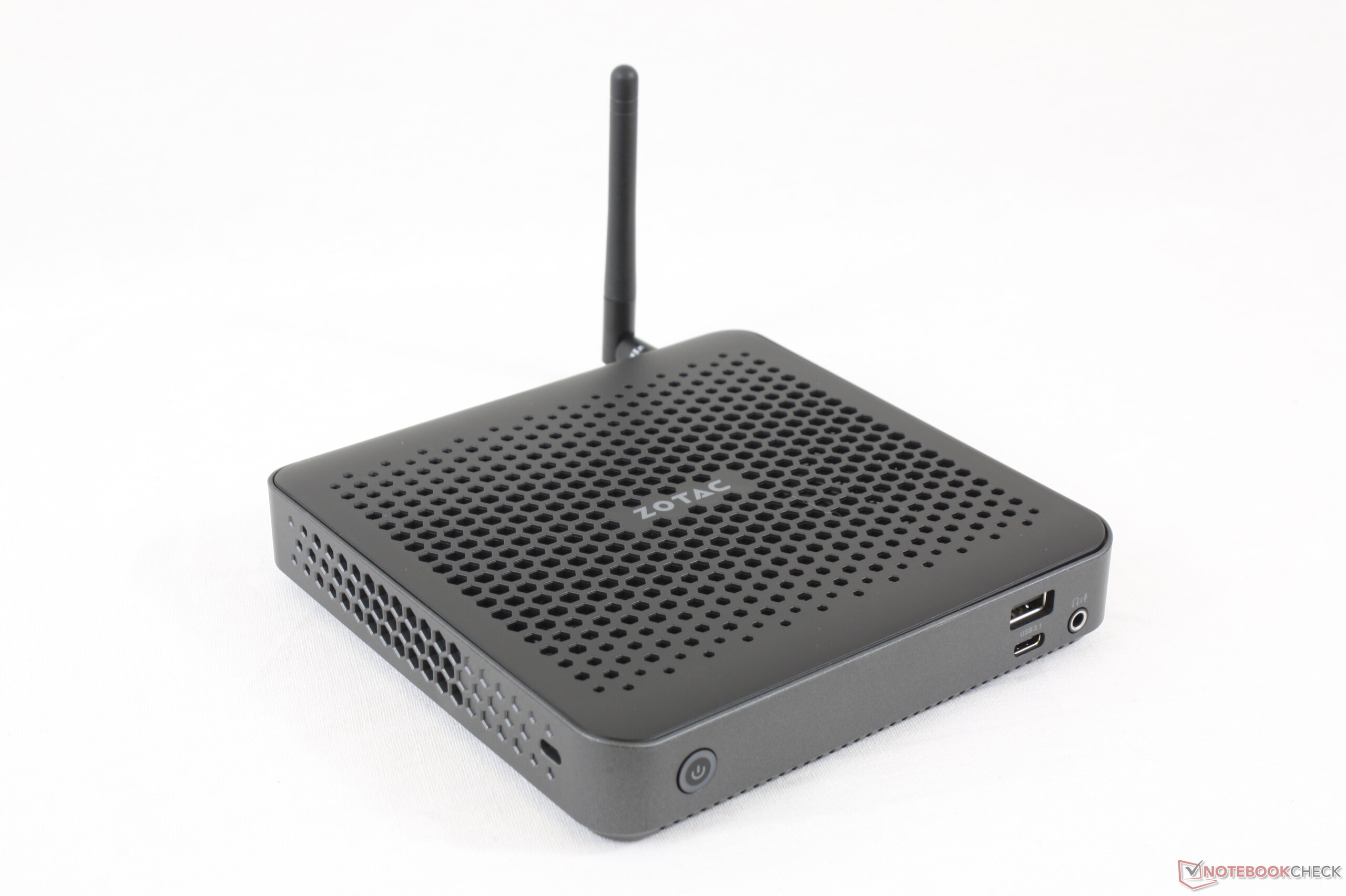

Дизайн и особенности

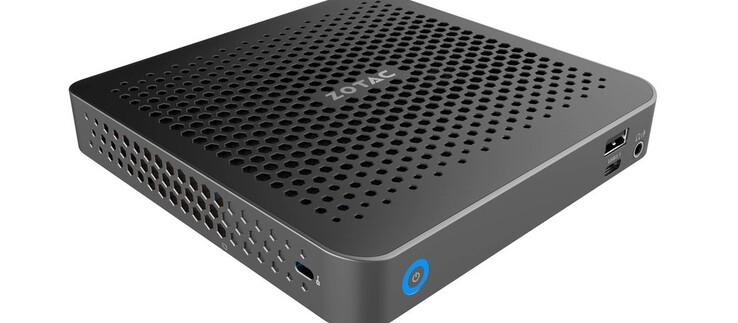

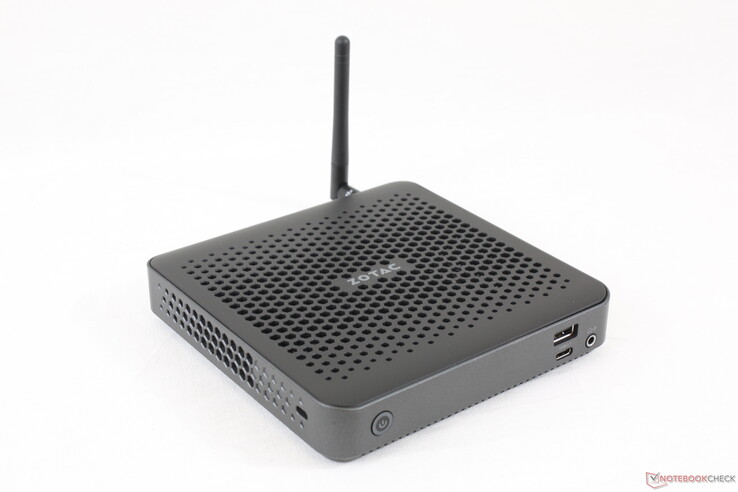

ZBox Edge MI643 сделан прочно и не привлекает к себе чрезмерного внимания, прямо типичное устройство класса IoT или просто из среды IT. Не понравился нам очень яркий индикатор рабочего состояния. Это кольцо вокруг кнопки питания, которое светит красным (выключен) или синим (включен). Производитель говорит, что в будущих версиях BIOS/UEFI может появиться возможность деактивации этого светодиода.

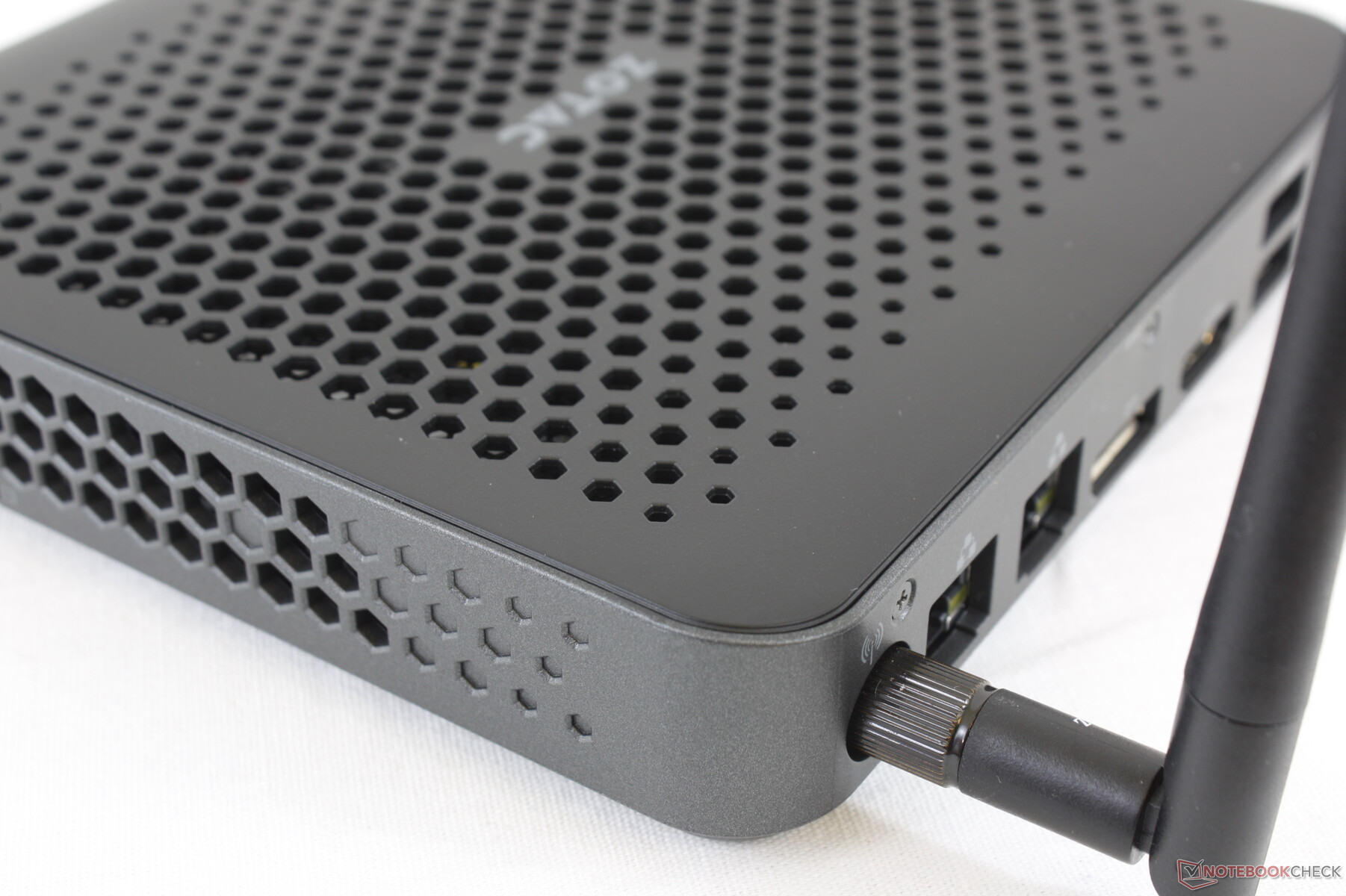

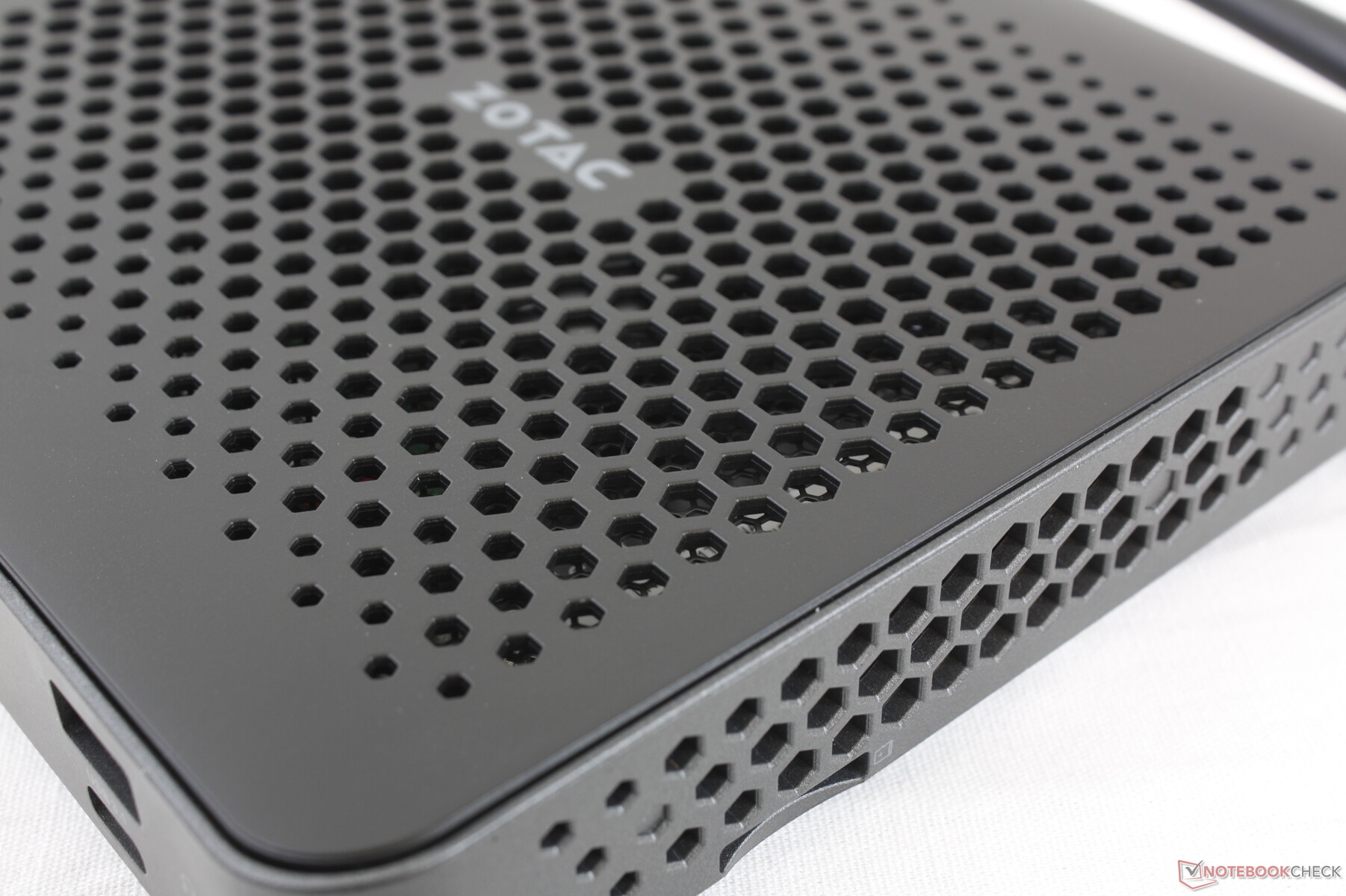

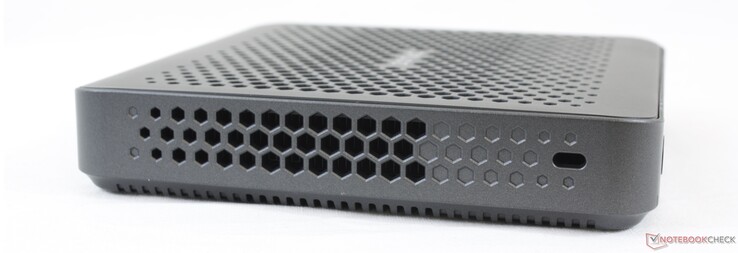

Пчелиные соты свойственны большинству мини-компьютеров Zotac

Верх и бока железные, с множеством вентиляции. Центр верха чуть продавливается при нажатии пальцем

Высота очень мала относительно большинства других неттопов прямоугольной формы

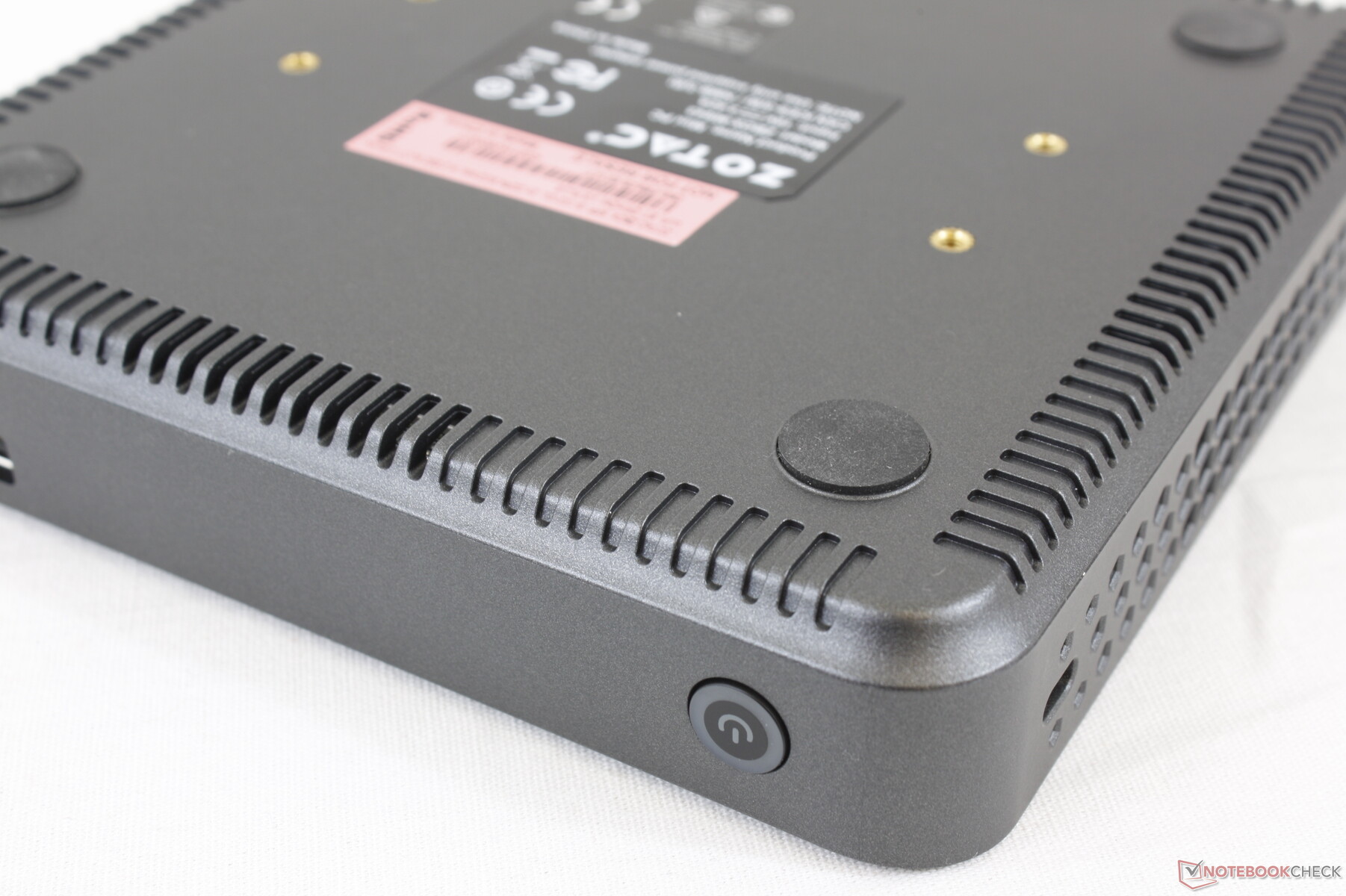

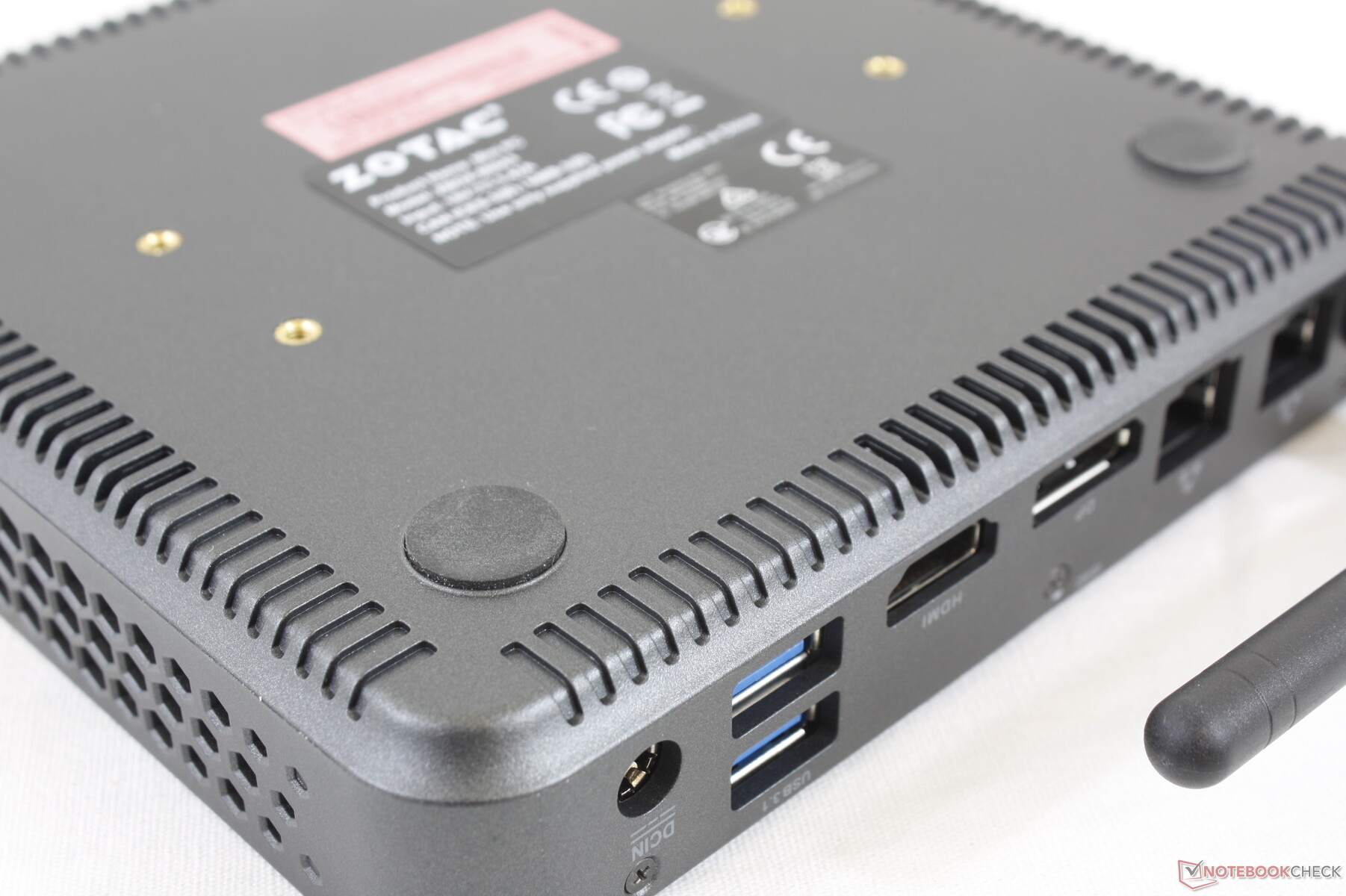

На дне есть резиновые ножки и места для привинчивания креплений VESA

Intel Hades Canyon NUC8i7HVK Chuwi GBox CWI560 Lenovo ThinkCentre M90n-1 Nano Zotac ZBox MI643 Intel NUC8i3CYSM Intel NUC10i5FNK DIN A4 ❌

Порты и коммуникации

Гнёзда расширения функциональности, почти все из них, размещены с оборотной стороны компьютера. USB C встроили всего один и вывод видеосигнала по DisplayPort в него почему-то не встроен.

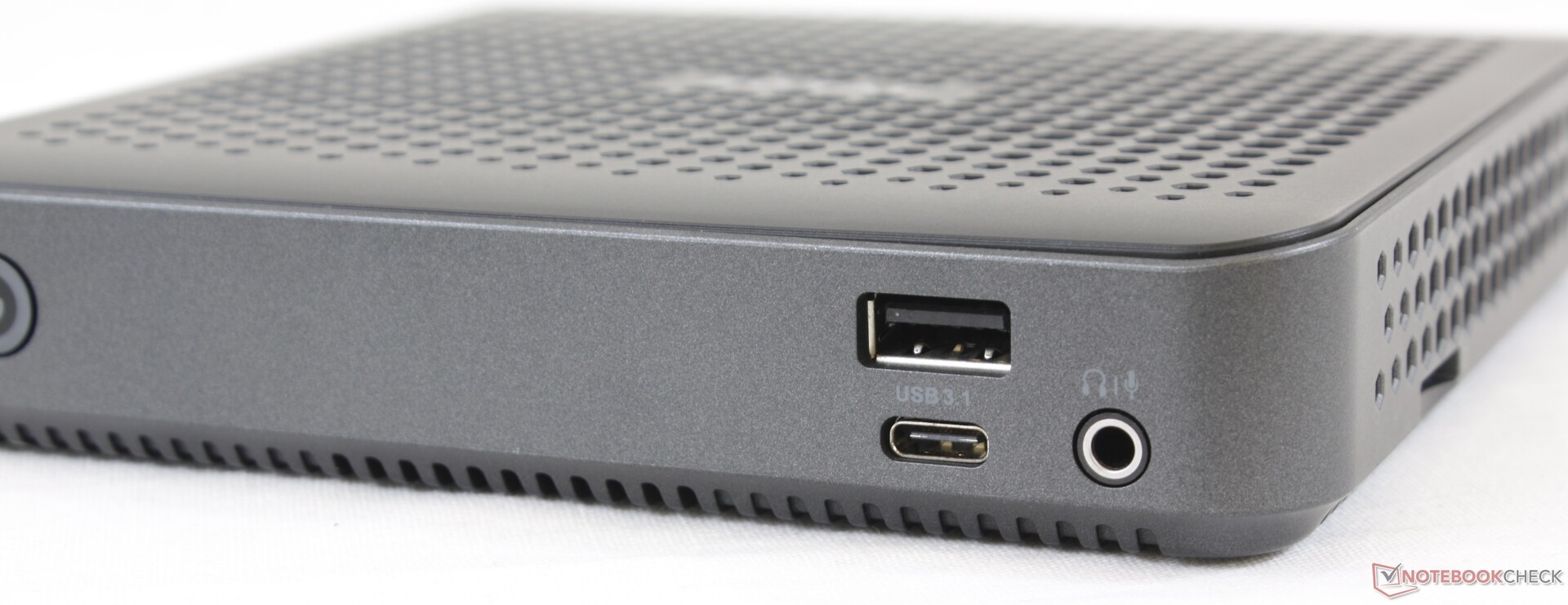

Спереди: USB A 3.1 Gen. 2, USB C 3.1 Gen. 2, аудио

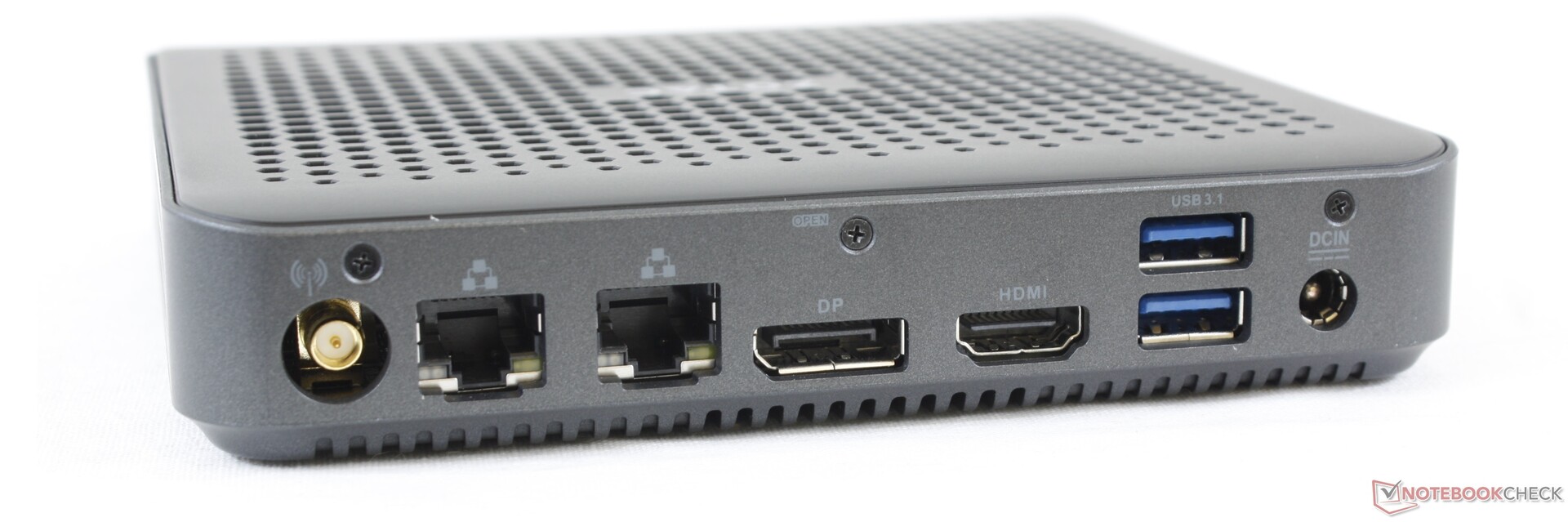

Сзади: Гнездо для антенны Wi-Fi, 2x RJ-45 Ethernet 10/100/1000, DisplayPort 1.2, HDMI 2.0, 2x USB A 3.1 Gen. 2, гнездо питания

Картридер

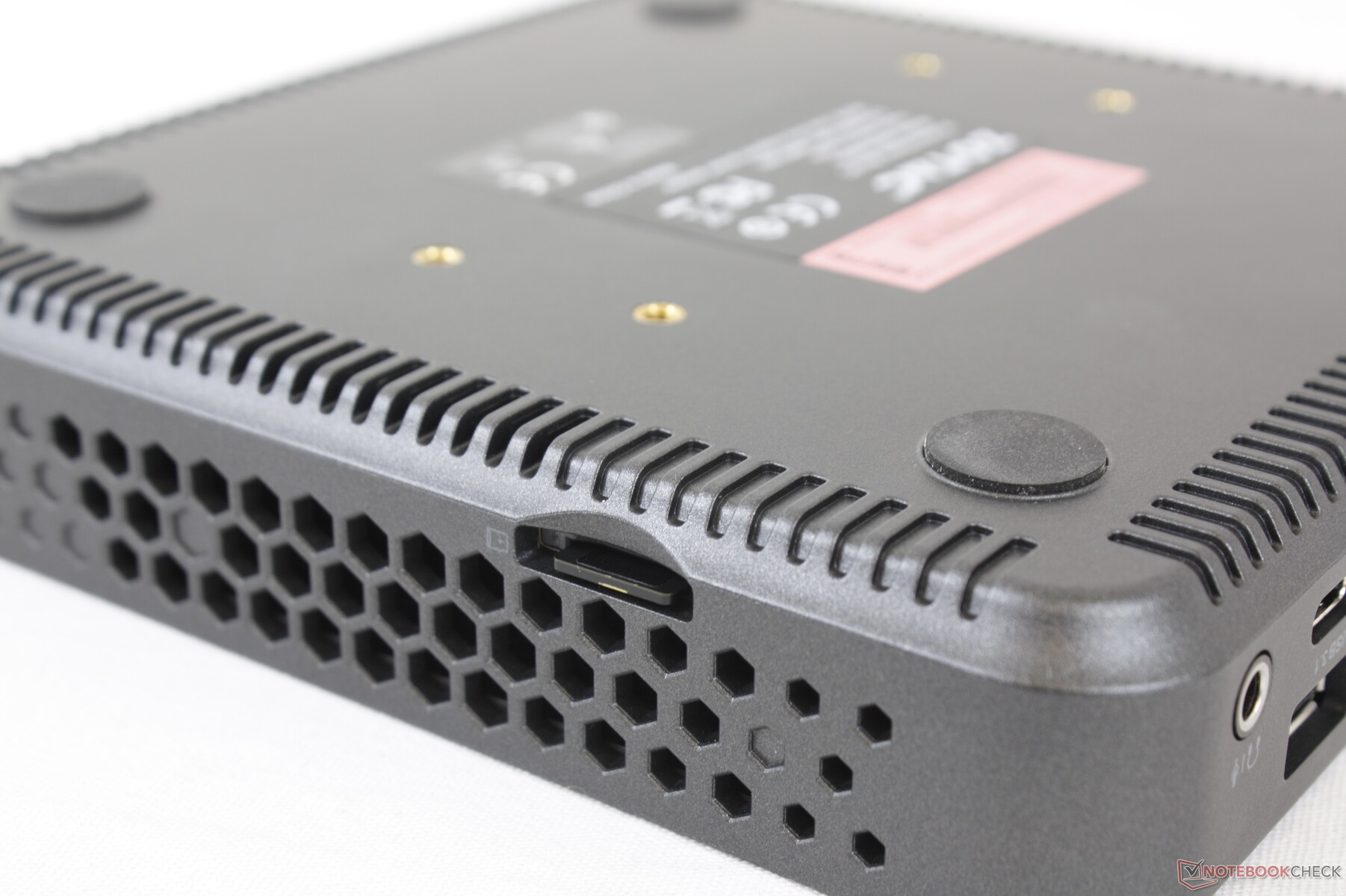

С правой стороны MI643 можно встретить щель для карт microSD. Чтобы до неё добраться, компьютер нужно перевернуть на спину, иначе нащупать отсек будет трудно. Перенос 1 ГБ изображений с карты памяти на рабочий стол занимает порядка 30 секунд. Медленно!

SD Card Reader
average JPG Copy Test (av. of 3 runs)
Intel Hades Canyon NUC8i7HVK (Toshiba Exceria Pro SDXC 64 GB UHS-II)	81 MB/s +137%
Zotac ZBOX-CI660 Nano (Toshiba Exceria Pro SDXC 64 GB UHS-II)	35 MB/s +2%
Zotac ZBox MI643 (Toshiba Exceria Pro M501 UHS-II)	34.2 MB/s
Chuwi GBox CWI560 (Toshiba Exceria Pro M501 UHS-II)	18.7 MB/s -45%
maximum AS SSD Seq Read Test (1GB)
Intel Hades Canyon NUC8i7HVK (Toshiba Exceria Pro SDXC 64 GB UHS-II)	88.3 MB/s +132%
Zotac ZBox MI643 (Toshiba Exceria Pro M501 UHS-II)	38 MB/s
Zotac ZBOX-CI660 Nano (Toshiba Exceria Pro SDXC 64 GB UHS-II)	37.73 MB/s -1%
Chuwi GBox CWI560 (Toshiba Exceria Pro M501 UHS-II)	20.8 MB/s -45%

Связь

Исследуемый ZBox имеет встроенный, не заменяемый адаптер беспроводной сети Intel 9461. Он даёт поддержку Wi-Fi 5 (802.11ac) и Bluetooth 5. Других адаптеров не предлагается, и это минус, потому что одноантенная конфигурация модели 9461 ограничивает достижимую ей скорость 433 мегабитами в секунду. Ноутбуки и компьютеры с поддержкой Wi-Fi 6 обеспечивают в три или больше раз превосходящую производительность.

Networking
iperf3 transmit AX12
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel Wi-Fi 6 AX201	813 (333^min - 981^max) MBit/s +136%
Lenovo ThinkCentre M90n-1 Nano Intel Wireless-AC 9560	604 MBit/s +75%
Zotac ZBox MI643 Wireless AC-9461	345 (257^min - 397^max) MBit/s
Chuwi GBox CWI560 Intel Dual Band Wireless-AC 3165	227 MBit/s -34%
iperf3 receive AX12
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel Wi-Fi 6 AX201	1658 (1572^min - 1712^max) MBit/s +361%
Lenovo ThinkCentre M90n-1 Nano Intel Wireless-AC 9560	643 MBit/s +79%
Zotac ZBox MI643 Wireless AC-9461	360 (180^min - 365^max) MBit/s
Chuwi GBox CWI560 Intel Dual Band Wireless-AC 3165	326 MBit/s -9%

Zotac ZBox MI643; iperf3 receive AX12; iperf 3.1.3: Ø354 (180-365)

Zotac ZBox MI643; iperf3 transmit AX12; iperf 3.1.3: Ø345 (257-397)

Обслуживание

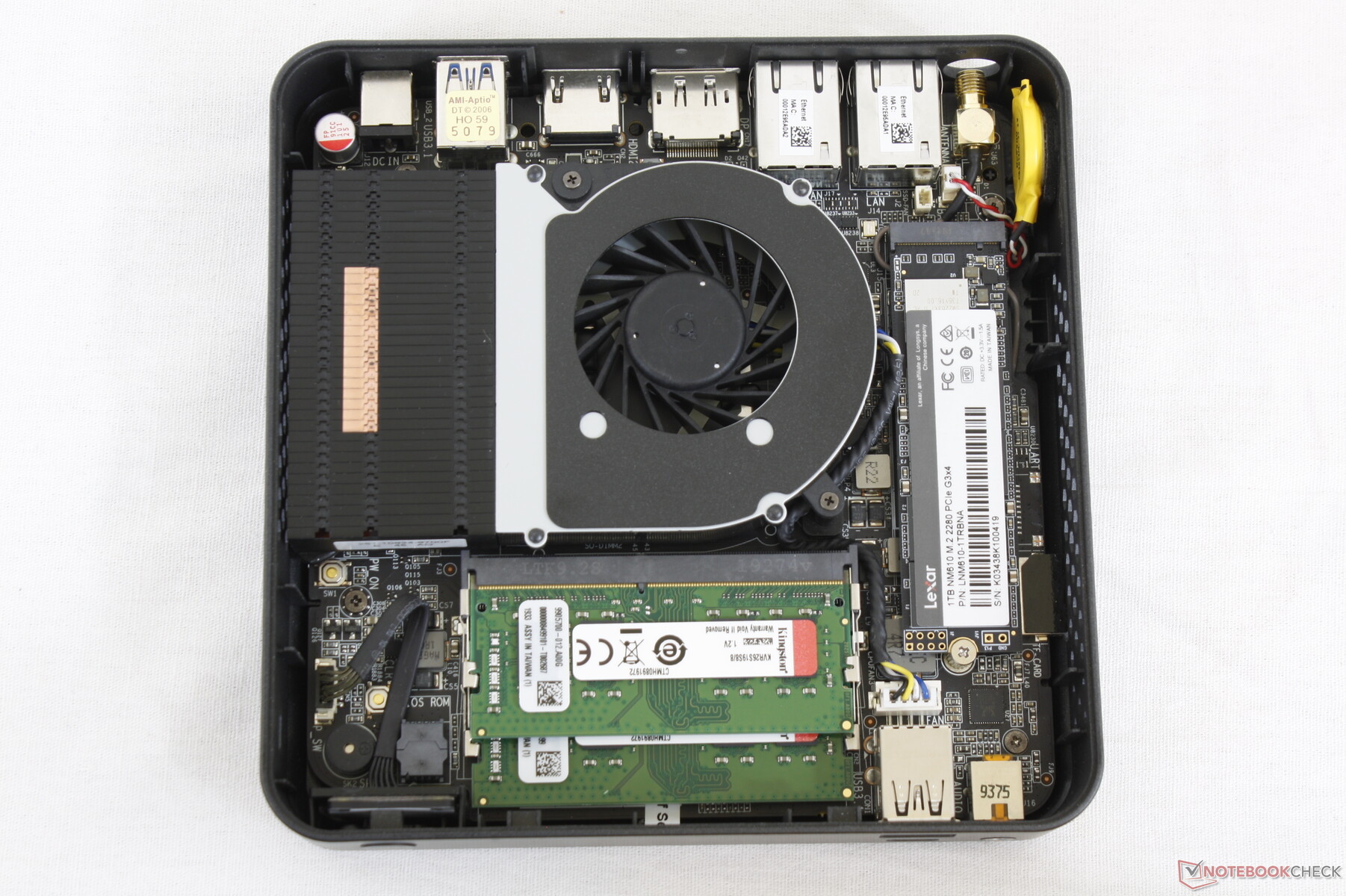

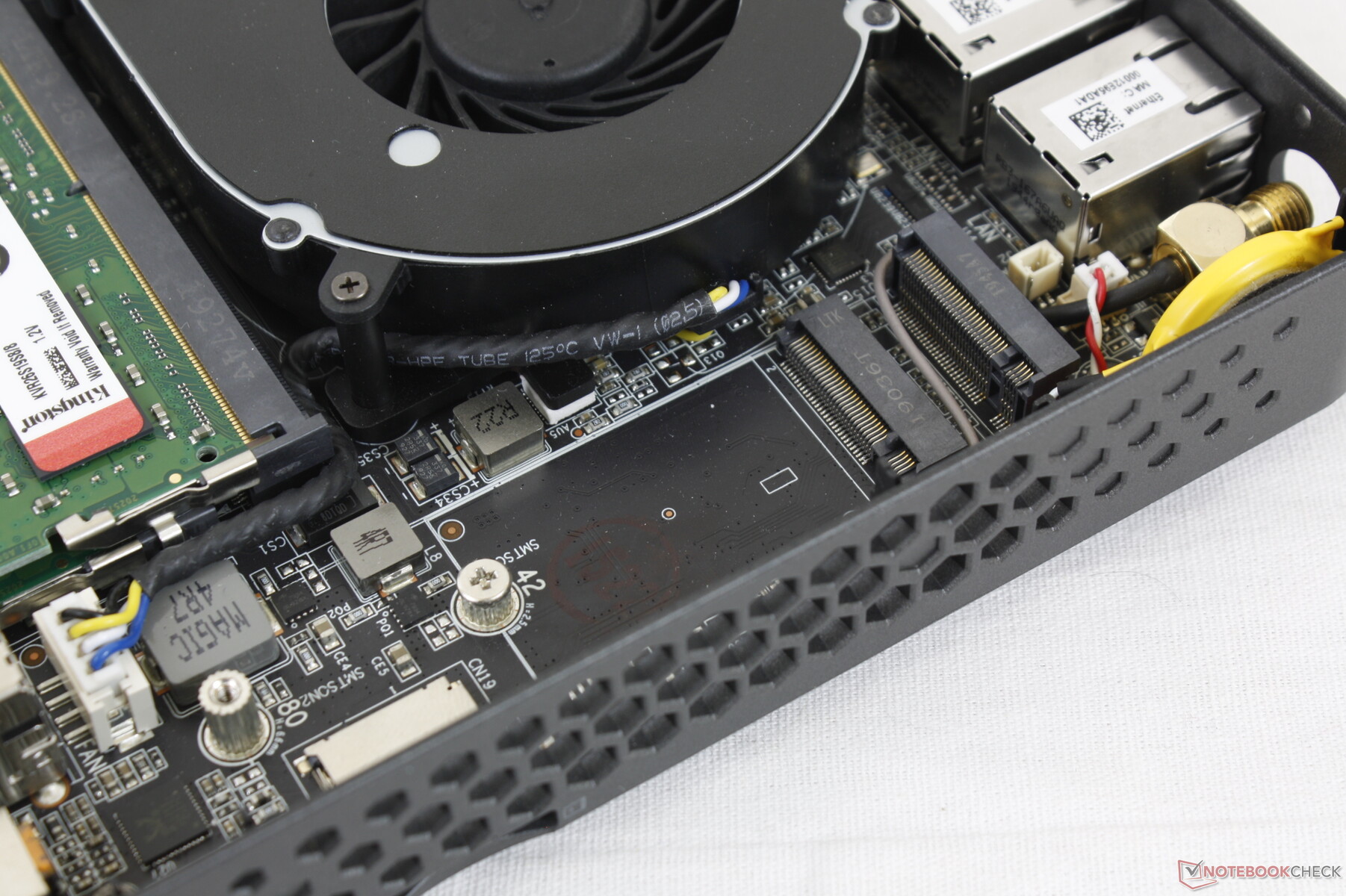

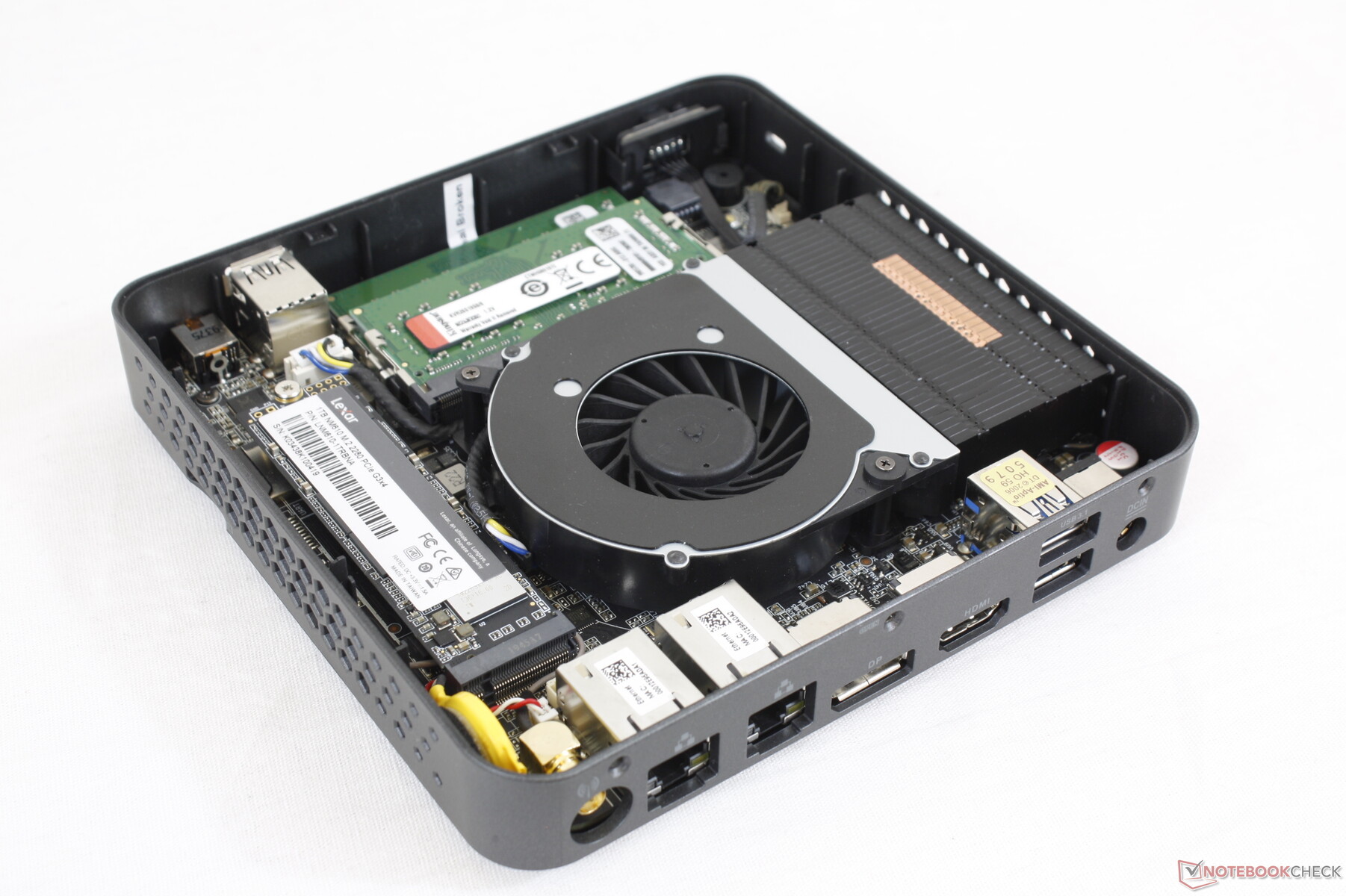

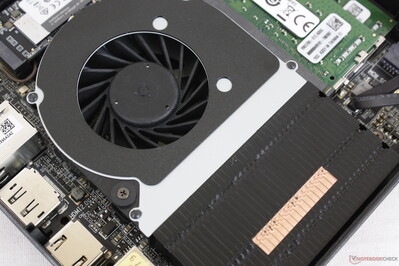

Верхняя крышка снимается после откручивания трёх маленьких винтиков Philips с задней стороны компьютера. Внутри есть доступ к двум площадкам DDR4-2666 типоразмера SO-DIMM и двум M.2 для накопителей. Модуль беспроводной сети припаян, а не установлен в ещё одно гнездо M.2.

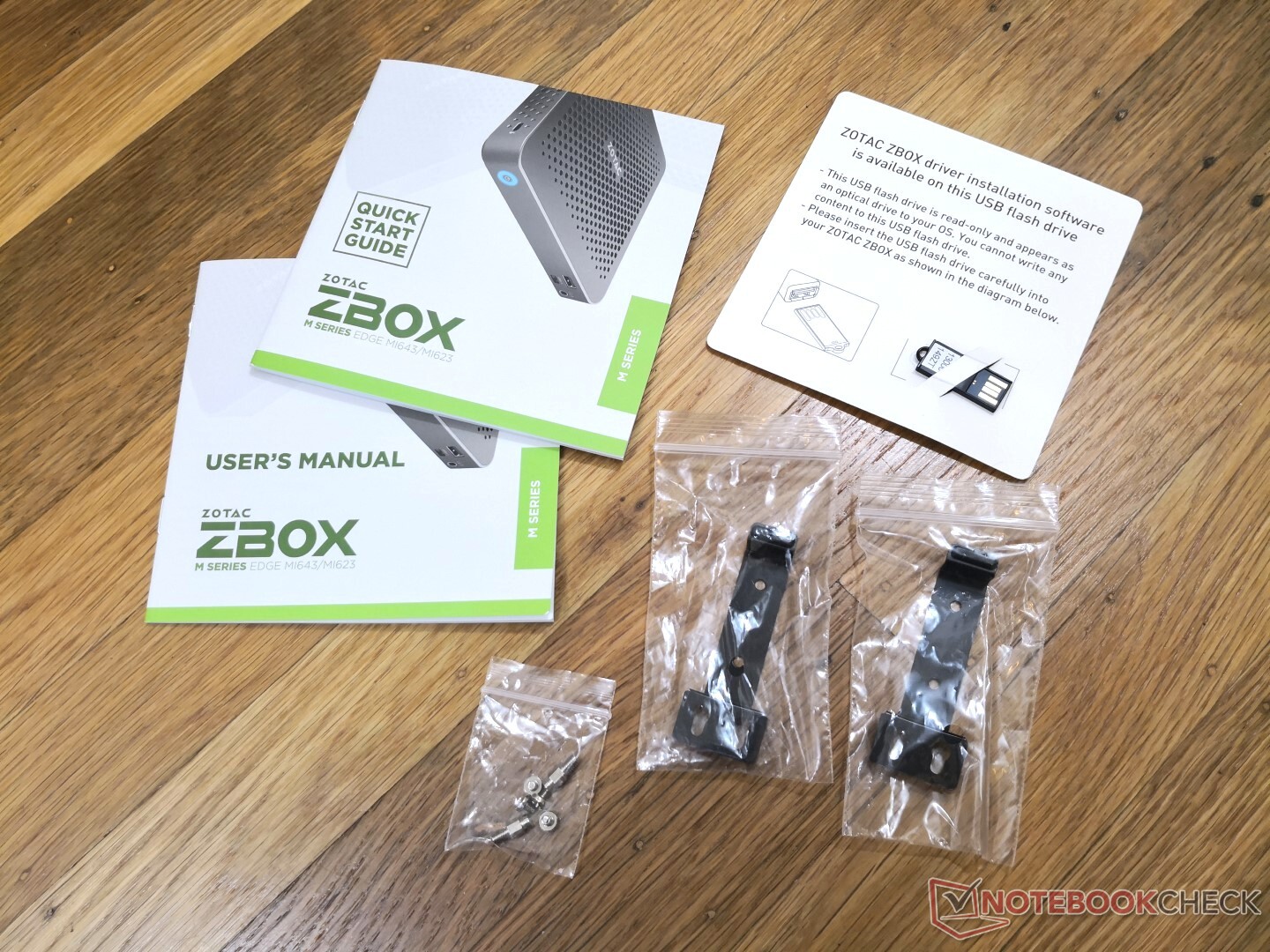

Комплектация, аксессуары, гарантия

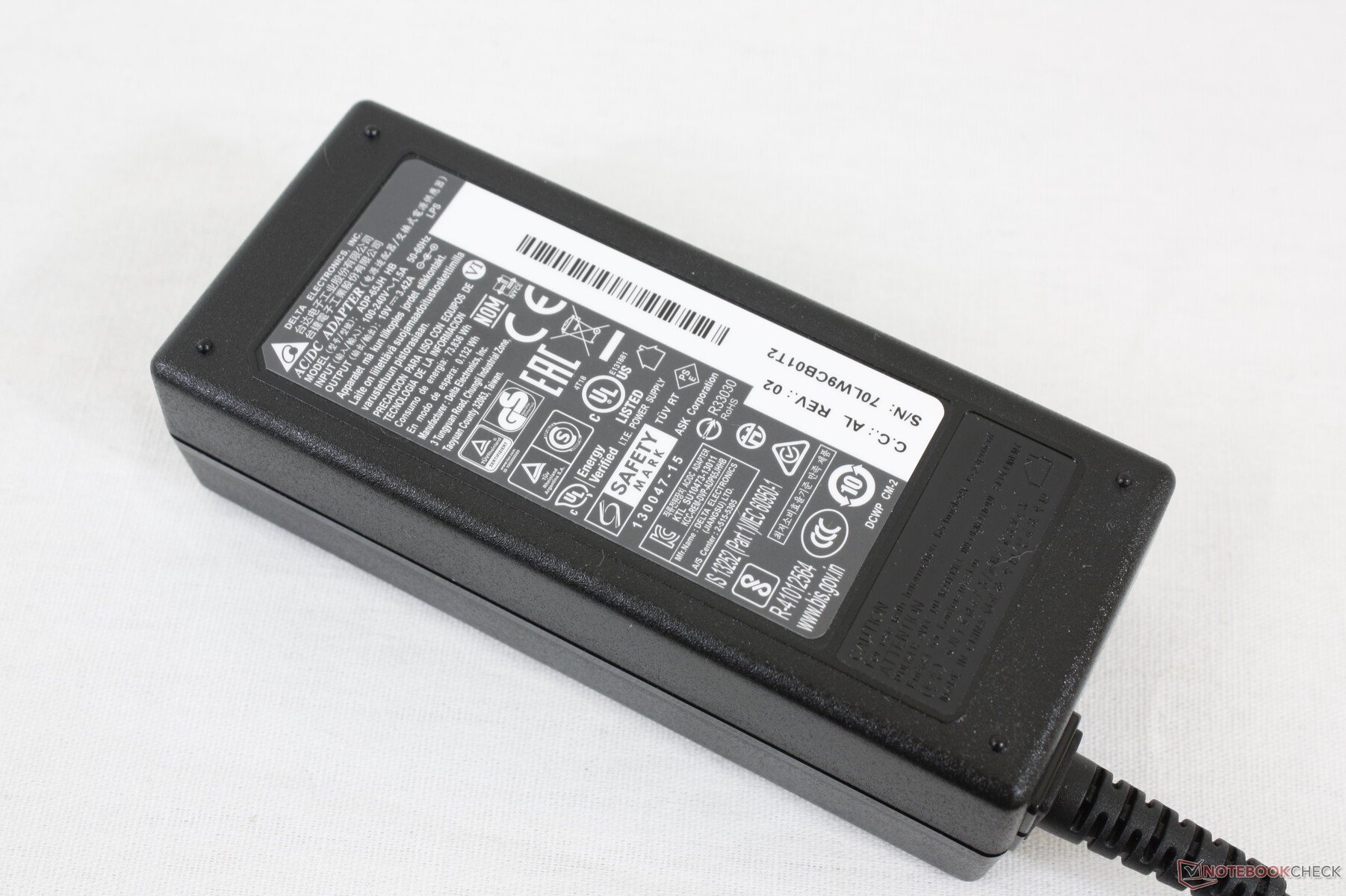

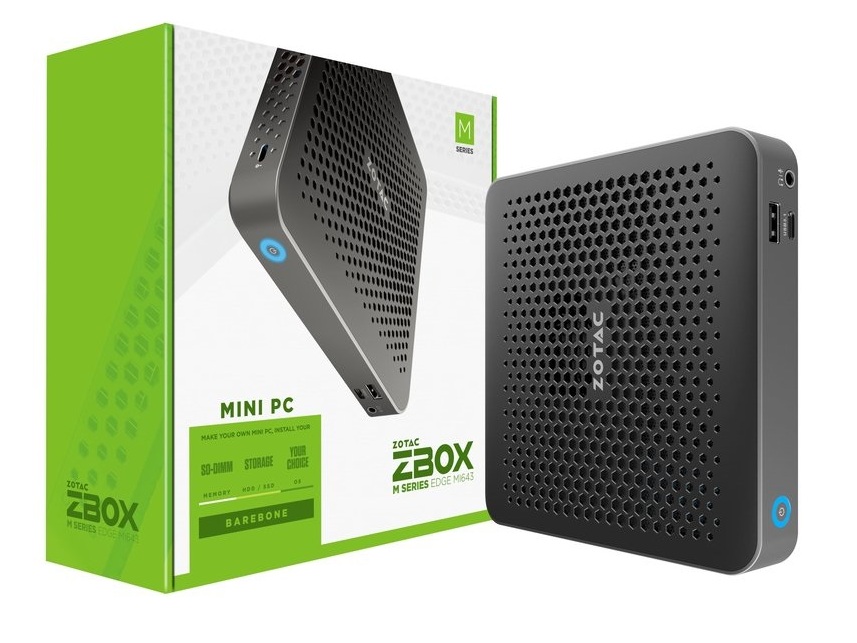

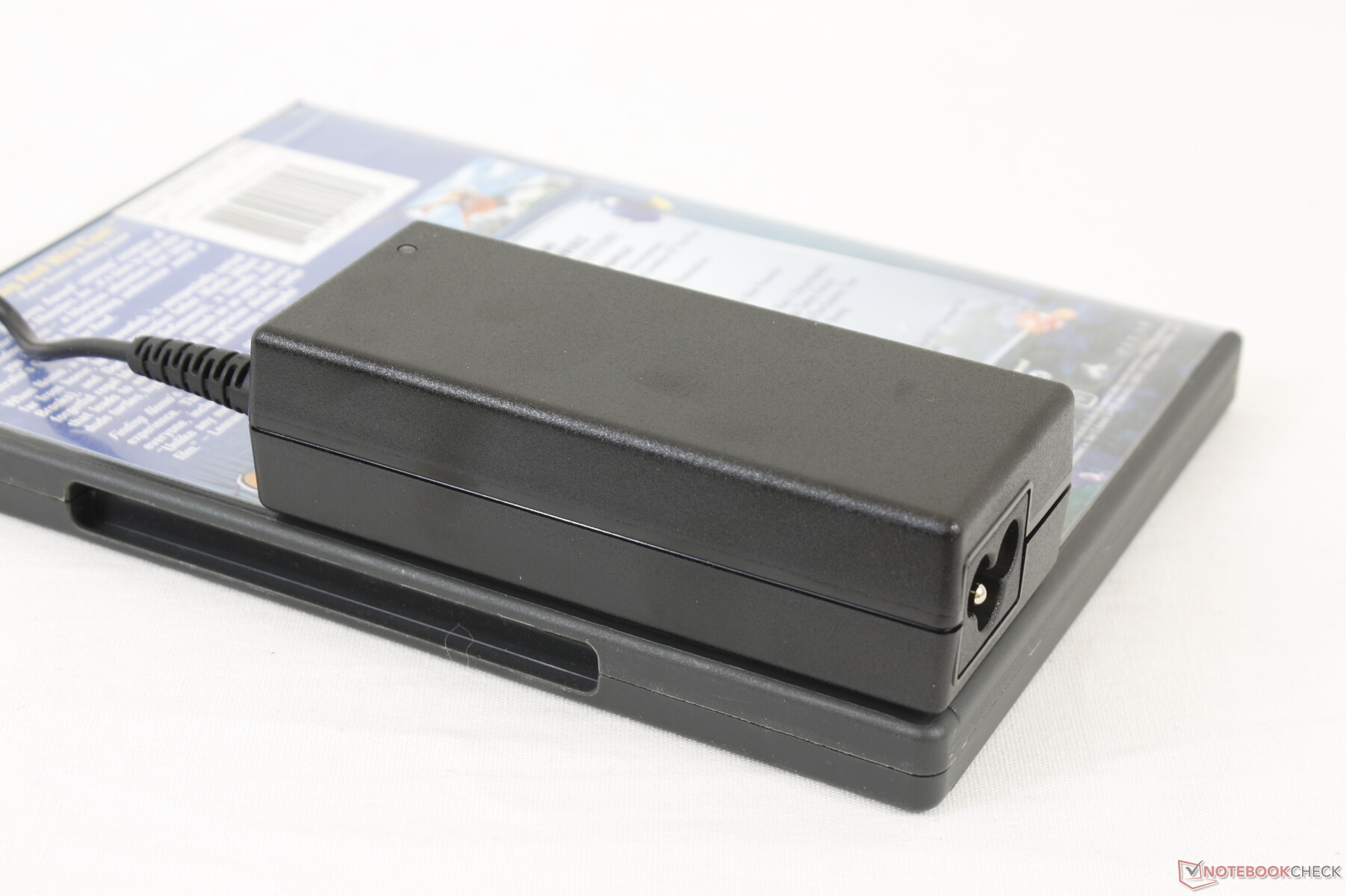

В одной коробке с компьютером есть флэшка USB с драйверами, плюс ещё документация, антенна Wi-Fi и крепление VESA с сопутствующими винтами. MI643 поставляется с годовой либо двухлетней гарантией в зависимости от страны продажи.

Мы бы не стали жаловаться, если бы устройство получало ток по USB C через соответствующий блок питания - например, так сделали в недорогом Chuwi LarkBox. Но в Zotac решили проследовать по классическому пути и запитать компьютер через выделенный под эту цель коннектор.

Производительность

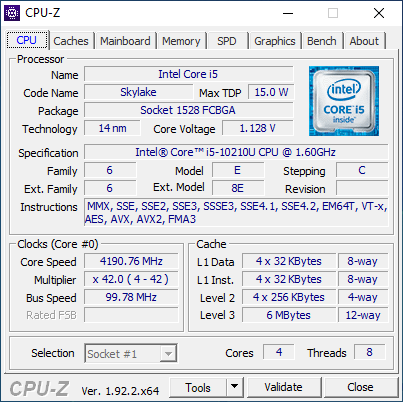

Процессор

Местный 10210U на 10-15% отстаёт от усреднённого Core i5-10210U из нашей базы данных. С противоположного краю стоит Intel NUC10i5FNK с точно таким же процессором, как в сегодняшнем Zotac, который, тем не менее, даёт на 45% больше производительности в нашем испытании зацикленным многопоточным CineBench R15.

Больше информации, тестов и сравнений 10210U с другими процессорами можно найти на выделенной страничке этого процессора.

Zotac ZBox MI643 UHD Graphics 620, i5-10210U, Lexar NM610 1TB; CPU Multi 64Bit: Ø521 (518.69-524.21)

Lenovo ThinkCentre M90n-1 Nano UHD Graphics 620, i5-8265U, Samsung SSD PM981 MZVLB512HAJQ; CPU Multi 64Bit: Ø513 (491.14-523.79)

HP EliteBook x360 1030 G4 7YL44EA UHD Graphics 620, i7-8565U, WDC PC SN520 SDAPNUW-512G; CPU Multi 64Bit: Ø446 (440.95-506.36)

Intel NUC10i5FNK UHD Graphics 620, i5-10210U, Kingston RBUSNS8154P3256GJ1; CPU Multi 64Bit: Ø755 (749.68-790.62)

Cinebench R15: CPU Multi 64Bit | CPU Single 64Bit
Cinebench R20: CPU (Multi Core) | CPU (Single Core)
Blender: v2.79 BMW27 CPU
7-Zip 18.03: 7z b 4 -mmt1 | 7z b 4
Geekbench 5.5: Single-Core | Multi-Core
HWBOT x265 Benchmark v2.2: 4k Preset
LibreOffice : 20 Documents To PDF
R Benchmark 2.5: Overall mean

Cinebench R15 / CPU Multi 64Bit
Intel Hades Canyon NUC8i7HVK Intel Core i7-8809G	864 Points +65%
Intel NUC10i5FNK Intel Core i5-10210U	790 Points +51%
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel Core i7-10510U	731 Points +40%
Zotac ZBOX-CI660 Nano Intel Core i7-8550U	702 Points +34%
Усредн. модель с Intel Core i5-10210U (320 - 790, n=35)	609 Points +16%
Lenovo ThinkCentre M90n-1 Nano Intel Core i5-8265U	524 Points 0%
Zotac ZBox MI643 Intel Core i5-10210U	524 (518.69^min - 524.21^max) Points
HP EliteBook x360 1030 G4 7YL44EA Intel Core i7-8565U	519 Points -1%
Intel NUC8i3CYSM Intel Core i3-8121U	317.6 (304.79^min - 319.39^max) Points -39%
Chuwi LarkBox 4K Mini PC Intel Celeron J4115	263 (207.57^min - 262.65^max) Points -50%
Apple MacBook 12 (Early 2016) 1.1 GHz Intel Core m3-6Y30	218 Points -58%
Chuwi GBox CWI560 Intel Celeron N4100	188 Points -64%
Chuwi LapBook Plus Intel Atom x7-E3950	125 Points -76%

Cinebench R15 / CPU Single 64Bit
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel Core i7-10510U	183 Points +6%
Intel Hades Canyon NUC8i7HVK Intel Core i7-8809G	178 Points +3%
Zotac ZBox MI643 Intel Core i5-10210U	173 Points
Intel NUC10i5FNK Intel Core i5-10210U	168 Points -3%
HP EliteBook x360 1030 G4 7YL44EA Intel Core i7-8565U	168 Points -3%
Усредн. модель с Intel Core i5-10210U (134 - 174, n=35)	165.6 Points -4%
Zotac ZBOX-CI660 Nano Intel Core i7-8550U	156 Points -10%
Lenovo ThinkCentre M90n-1 Nano Intel Core i5-8265U	148 Points -14%
Intel NUC8i3CYSM Intel Core i3-8121U	133 Points -23%
Apple MacBook 12 (Early 2016) 1.1 GHz Intel Core m3-6Y30	91 Points -47%
Apple MacBook 12 (Early 2016) 1.1 GHz Intel Core m3-6Y30	90 Points -48%
Chuwi LarkBox 4K Mini PC Intel Celeron J4115	71.1 Points -59%
Chuwi GBox CWI560 Intel Celeron N4100	68 Points -61%
Chuwi LapBook Plus Intel Atom x7-E3950	41 Points -76%

Cinebench R20 / CPU (Multi Core)
Intel Hades Canyon NUC8i7HVK Intel Core i7-8809G	2005 Points +68%
Intel NUC10i5FNK Intel Core i5-10210U	1820 Points +53%
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel Core i7-10510U	1428 Points +20%
Усредн. модель с Intel Core i5-10210U (722 - 1820, n=30)	1279 Points +7%
Zotac ZBox MI643 Intel Core i5-10210U	1191 Points
Chuwi LarkBox 4K Mini PC Intel Celeron J4115	590 Points -50%
Chuwi LapBook Plus Intel Atom x7-E3950	272 Points -77%

Cinebench R20 / CPU (Single Core)
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel Core i7-10510U	441 Points +7%
Intel NUC10i5FNK Intel Core i5-10210U	428 Points +4%
Zotac ZBox MI643 Intel Core i5-10210U	413 Points
Усредн. модель с Intel Core i5-10210U (322 - 428, n=30)	407 Points -1%
Intel Hades Canyon NUC8i7HVK Intel Core i7-8809G	404 Points -2%
Chuwi LarkBox 4K Mini PC Intel Celeron J4115	156 Points -62%
Chuwi LapBook Plus Intel Atom x7-E3950	93 Points -77%

Blender / v2.79 BMW27 CPU
Chuwi LapBook Plus Intel Atom x7-E3950	4564 Seconds * -416%
Chuwi GBox CWI560 Intel Celeron N4100	3527 Seconds * -299%
Chuwi LarkBox 4K Mini PC Intel Celeron J4115	2380 Seconds * -169%
Zotac ZBox MI643 Intel Core i5-10210U	884 Seconds *
Усредн. модель с Intel Core i5-10210U (585 - 1339, n=24)	859 Seconds * +3%
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel Core i7-10510U	769 Seconds * +13%
Intel NUC10i5FNK Intel Core i5-10210U	585 Seconds * +34%
Intel Hades Canyon NUC8i7HVK Intel Core i7-8809G	537 Seconds * +39%

7-Zip 18.03 / 7z b 4 -mmt1
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel Core i7-10510U	4521 MIPS +1%
Zotac ZBox MI643 Intel Core i5-10210U	4467 MIPS
Intel NUC10i5FNK Intel Core i5-10210U	4253 MIPS -5%
Усредн. модель с Intel Core i5-10210U (3504 - 4467, n=24)	4205 MIPS -6%
Intel Hades Canyon NUC8i7HVK Intel Core i7-8809G	4101 MIPS -8%
Chuwi GBox CWI560 Intel Celeron N4100	2459 MIPS -45%
Chuwi LarkBox 4K Mini PC Intel Celeron J4115	2215 MIPS -50%
Chuwi LapBook Plus Intel Atom x7-E3950	1454 MIPS -67%

7-Zip 18.03 / 7z b 4
Intel NUC10i5FNK Intel Core i5-10210U	21679 MIPS +29%
Intel Hades Canyon NUC8i7HVK Intel Core i7-8809G	19347 MIPS +15%
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel Core i7-10510U	18187 MIPS +8%
Усредн. модель с Intel Core i5-10210U (10920 - 21679, n=24)	16808 MIPS 0%
Zotac ZBox MI643 Intel Core i5-10210U	16799 MIPS
Chuwi LarkBox 4K Mini PC Intel Celeron J4115	8098 MIPS -52%
Chuwi GBox CWI560 Intel Celeron N4100	6608 MIPS -61%
Chuwi LapBook Plus Intel Atom x7-E3950	4569 MIPS -73%

Geekbench 5.5 / Single-Core
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel Core i7-10510U	1211 Points +7%
Zotac ZBox MI643 Intel Core i5-10210U	1133 Points
Intel NUC10i5FNK Intel Core i5-10210U	1099 Points -3%
Усредн. модель с Intel Core i5-10210U (949 - 1133, n=27)	1071 Points -5%
Chuwi LarkBox 4K Mini PC Intel Celeron J4115	388 Points -66%

Geekbench 5.5 / Multi-Core
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel Core i7-10510U	4122 Points +4%
Zotac ZBox MI643 Intel Core i5-10210U	3975 Points
Intel NUC10i5FNK Intel Core i5-10210U	3939 Points -1%
Усредн. модель с Intel Core i5-10210U (2079 - 4256, n=27)	3570 Points -10%
Chuwi LarkBox 4K Mini PC Intel Celeron J4115	1410 Points -65%

HWBOT x265 Benchmark v2.2 / 4k Preset
Intel Hades Canyon NUC8i7HVK Intel Core i7-8809G	7.1 fps +68%
Intel NUC10i5FNK Intel Core i5-10210U	6.28 fps +48%
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel Core i7-10510U	4.85 fps +15%
Усредн. модель с Intel Core i5-10210U (2.36 - 6.28, n=24)	4.31 fps +2%
Zotac ZBox MI643 Intel Core i5-10210U	4.23 fps
Chuwi LarkBox 4K Mini PC Intel Celeron J4115	1.49 fps -65%
Chuwi LapBook Plus Intel Atom x7-E3950	0.98 fps -77%
Chuwi GBox CWI560 Intel Celeron N4100	0.974 fps -77%

LibreOffice / 20 Documents To PDF
Chuwi LarkBox 4K Mini PC Intel Celeron J4115	150 s * -163%
Усредн. модель с Intel Core i5-10210U (49.6 - 80.3, n=18)	61 s * -7%
Zotac ZBox MI643 Intel Core i5-10210U	57 s *
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel Core i7-10510U	51.7 s * +9%

R Benchmark 2.5 / Overall mean
Усредн. модель с Intel Core i5-10210U (0.658 - 0.901, n=24)	0.733 sec * -11%
Intel NUC10i5FNK Intel Core i5-10210U	0.72 sec * -9%
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel Core i7-10510U	0.679 sec * -3%
Zotac ZBox MI643 Intel Core i5-10210U	0.658 sec *

* ... меньше = лучше

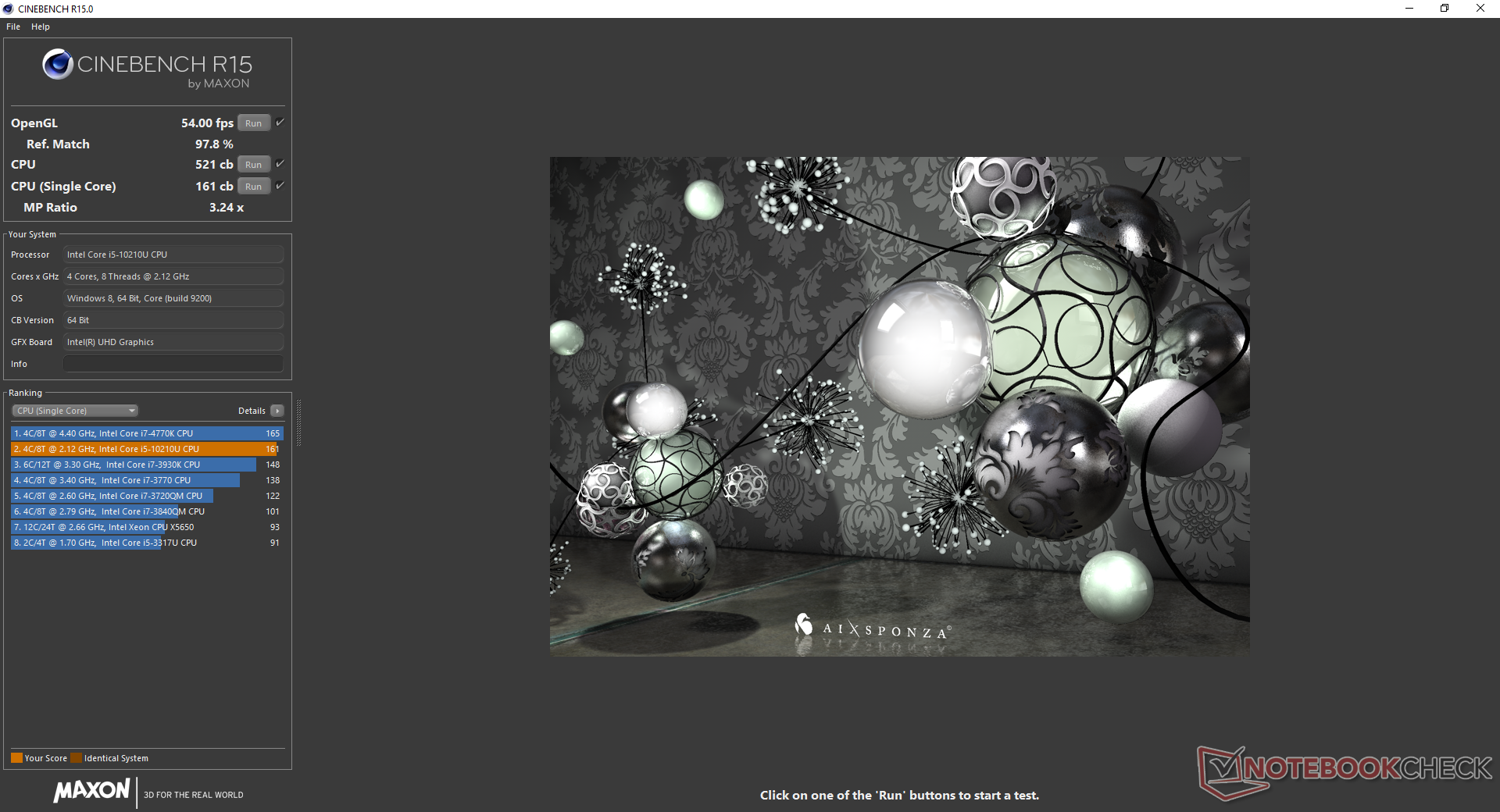

Cinebench R15 CPU Multi 64Bit

524 Points

Cinebench R15 OpenGL 64Bit

53.4 fps

Cinebench R15 Ref. Match 64Bit

97.8 %

Cinebench R15 CPU Single 64Bit

173 Points

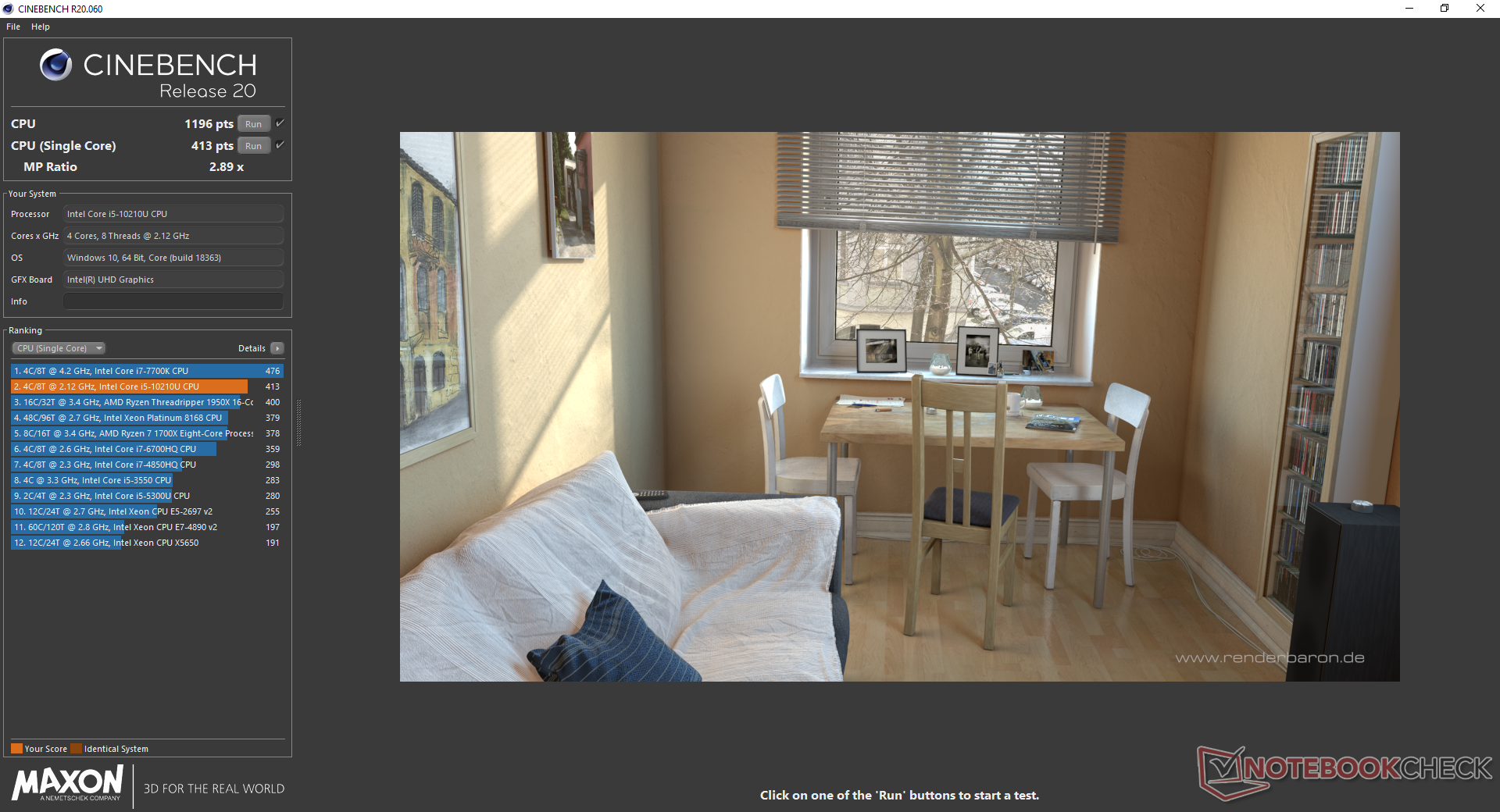

Cinebench R20 CPU (Multi Core)

1191 Points

Cinebench R20 CPU (Single Core)

413 Points

... Открыть сравнение

Общесистемная производительность

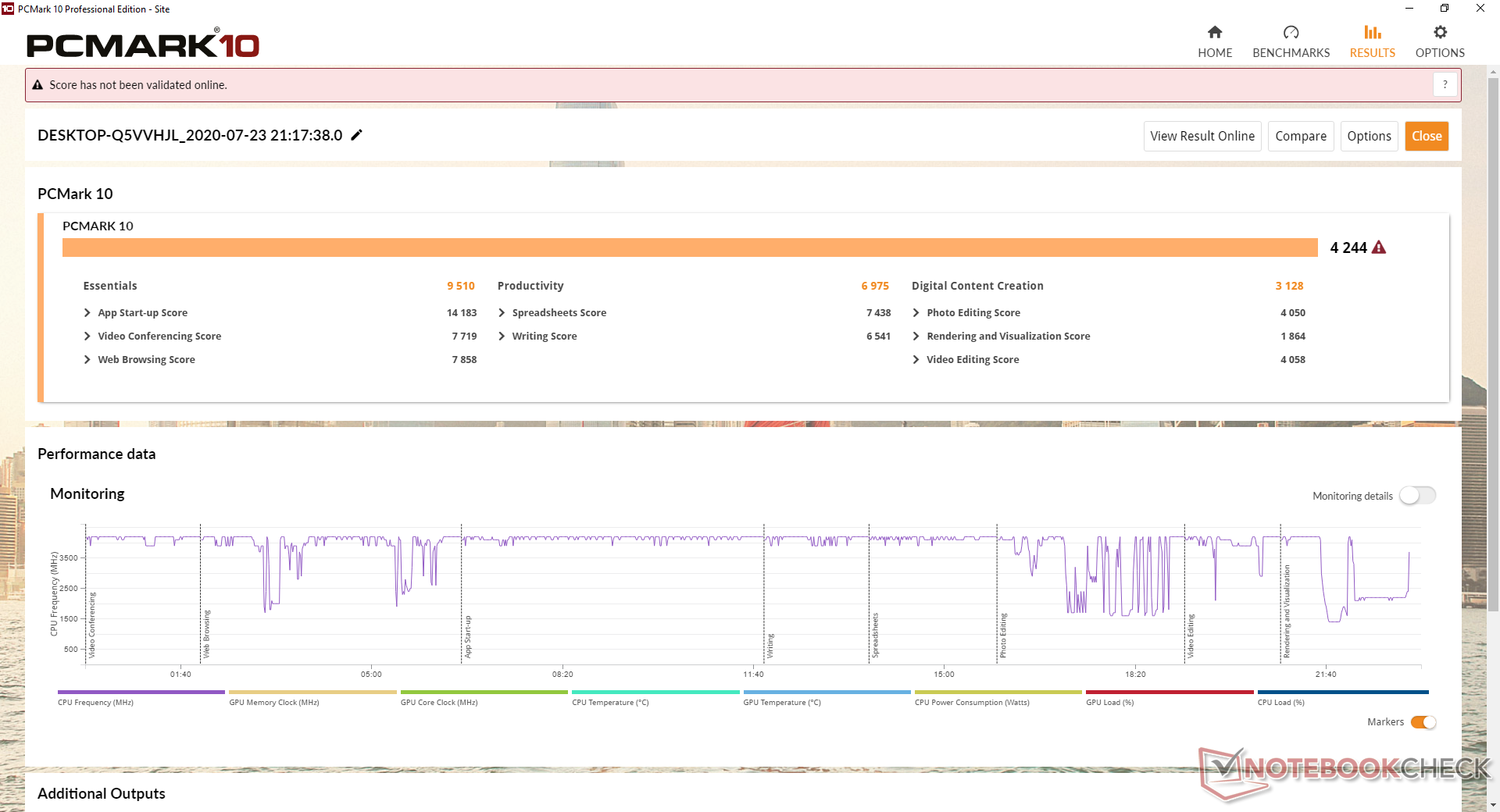

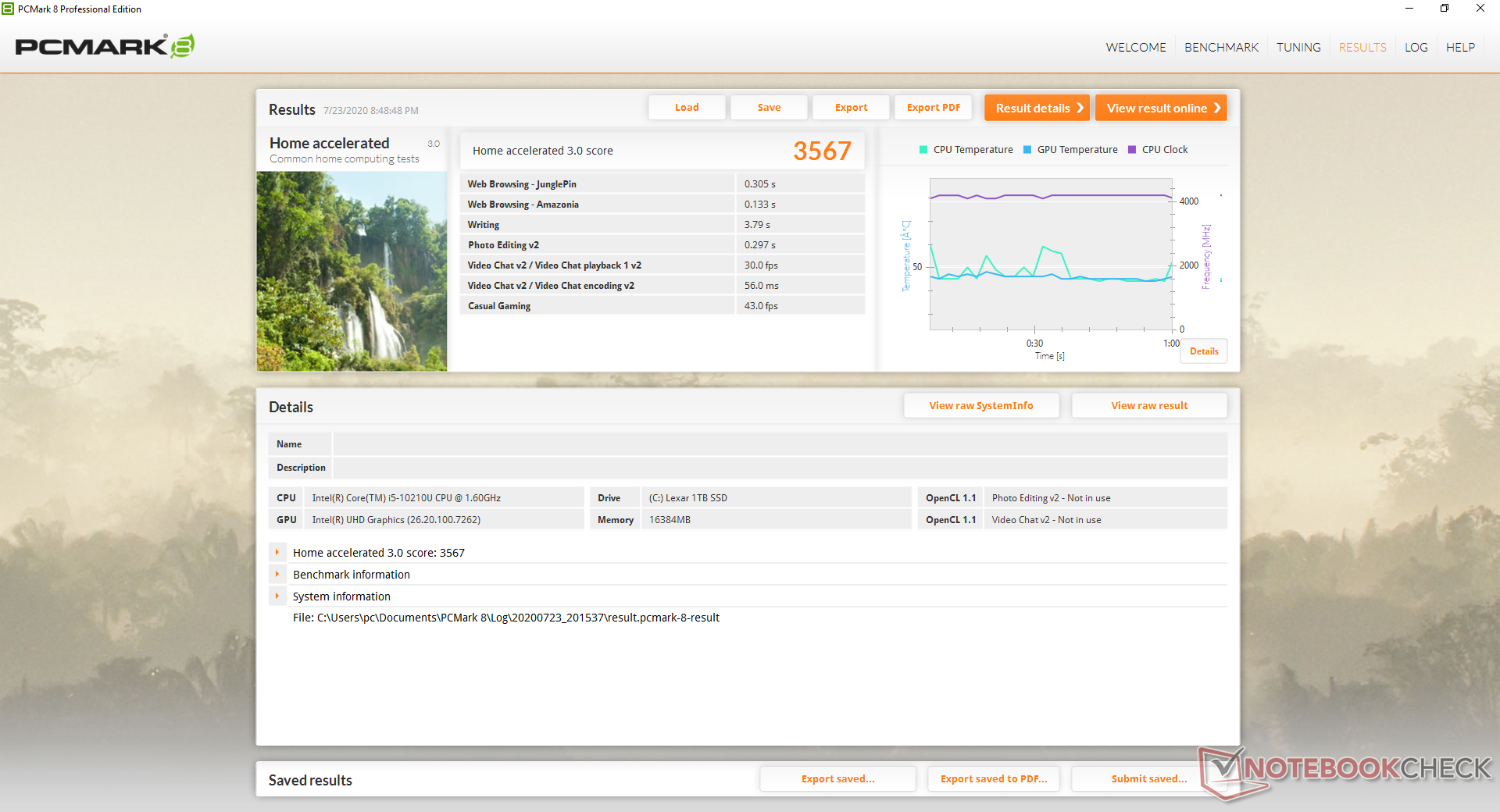

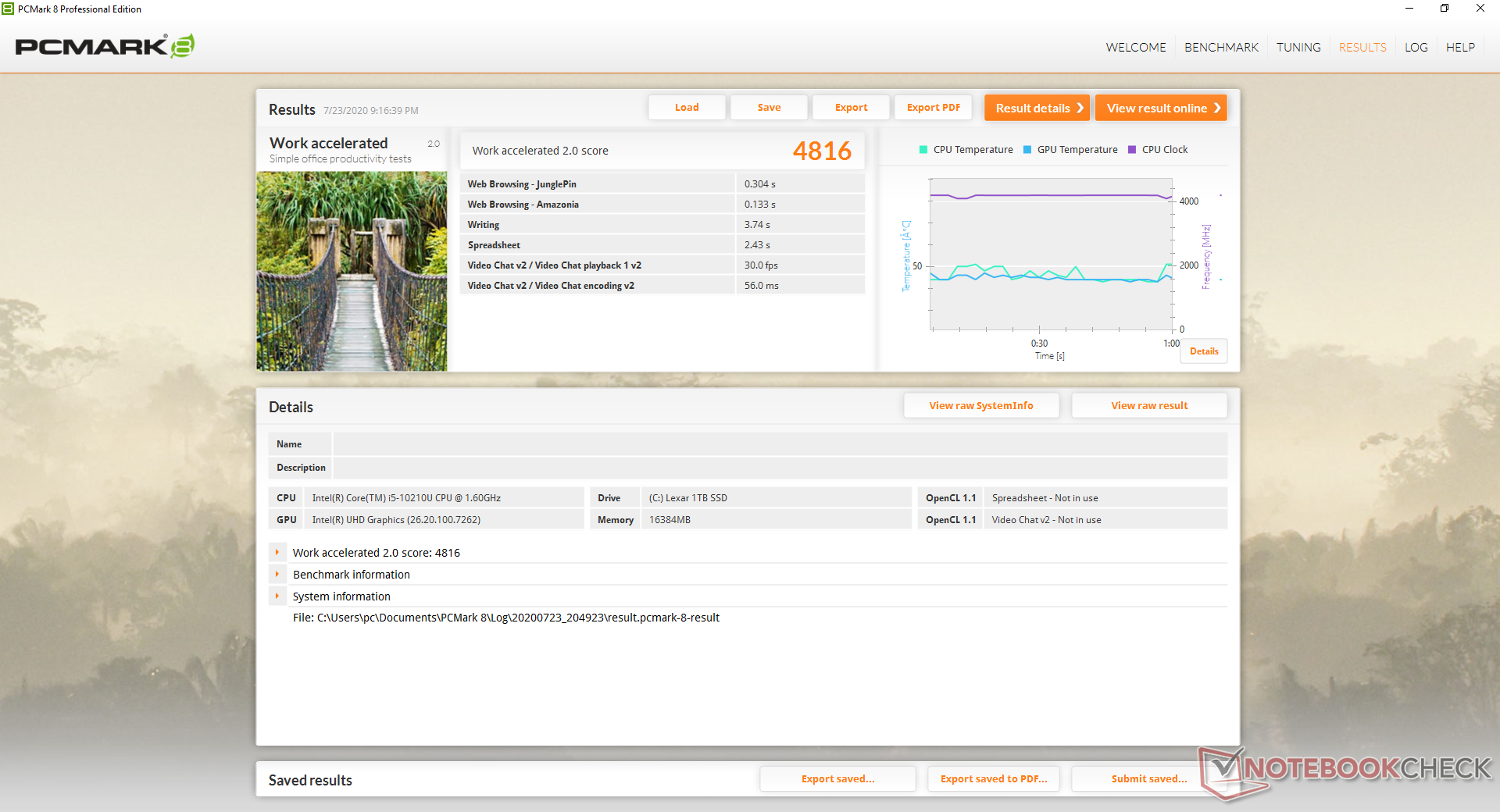

Оценки тестов PCMark ставят MI643 примерно на тот же уровень, что другие компьютеры и ноутбуки с тем же Core i5-10210U, несмотря на то, что потенциал процессора, как мы выяснили недавно, здесь раскрыт хуже.

PCMark 10 | PCMark 8

PCMark 10
Score
Intel Hades Canyon NUC8i7HVK Vega M GH, i7-8809G, Intel Optane 120 GB SSDPEK1W120GA	5301 Points +25%
Zotac ZBox MI643 UHD Graphics 620, i5-10210U, Lexar NM610 1TB	4244 Points
Intel NUC10i5FNK UHD Graphics 620, i5-10210U, Kingston RBUSNS8154P3256GJ1	4019 Points -5%
Усредн. модель с Intel Core i5-10210U, Intel UHD Graphics 620 (3448 - 4353, n=28)	3988 Points -6%
Lenovo ThinkCentre M90n-1 Nano UHD Graphics 620, i5-8265U, Samsung SSD PM981 MZVLB512HAJQ	3876 Points -9%
Intel NUC8i3CYSM Radeon RX 540, i3-8121U, Seagate ST1000VT001	3161 Points -26%
Chuwi GBox CWI560 UHD Graphics 600, Celeron N4100, SanDisk DA4064	1658 Points -61%
Essentials
Zotac ZBox MI643 UHD Graphics 620, i5-10210U, Lexar NM610 1TB	9510 Points
Intel Hades Canyon NUC8i7HVK Vega M GH, i7-8809G, Intel Optane 120 GB SSDPEK1W120GA	9125 Points -4%
Lenovo ThinkCentre M90n-1 Nano UHD Graphics 620, i5-8265U, Samsung SSD PM981 MZVLB512HAJQ	8551 Points -10%
Усредн. модель с Intel Core i5-10210U, Intel UHD Graphics 620 (7172 - 10000, n=28)	8499 Points -11%
Intel NUC10i5FNK UHD Graphics 620, i5-10210U, Kingston RBUSNS8154P3256GJ1	8235 Points -13%
Intel NUC8i3CYSM Radeon RX 540, i3-8121U, Seagate ST1000VT001	5576 Points -41%
Chuwi GBox CWI560 UHD Graphics 600, Celeron N4100, SanDisk DA4064	4418 Points -54%
Productivity
Intel Hades Canyon NUC8i7HVK Vega M GH, i7-8809G, Intel Optane 120 GB SSDPEK1W120GA	7915 Points +13%
Zotac ZBox MI643 UHD Graphics 620, i5-10210U, Lexar NM610 1TB	6975 Points
Усредн. модель с Intel Core i5-10210U, Intel UHD Graphics 620 (5980 - 7317, n=28)	6663 Points -4%
Intel NUC10i5FNK UHD Graphics 620, i5-10210U, Kingston RBUSNS8154P3256GJ1	6494 Points -7%
Lenovo ThinkCentre M90n-1 Nano UHD Graphics 620, i5-8265U, Samsung SSD PM981 MZVLB512HAJQ	6337 Points -9%
Intel NUC8i3CYSM Radeon RX 540, i3-8121U, Seagate ST1000VT001	5302 Points -24%
Chuwi GBox CWI560 UHD Graphics 600, Celeron N4100, SanDisk DA4064	2883 Points -59%
Digital Content Creation
Intel Hades Canyon NUC8i7HVK Vega M GH, i7-8809G, Intel Optane 120 GB SSDPEK1W120GA	5598 Points +79%
Intel NUC10i5FNK UHD Graphics 620, i5-10210U, Kingston RBUSNS8154P3256GJ1	3296 Points +5%
Zotac ZBox MI643 UHD Graphics 620, i5-10210U, Lexar NM610 1TB	3128 Points
Усредн. модель с Intel Core i5-10210U, Intel UHD Graphics 620 (2289 - 4463, n=28)	3057 Points -2%
Lenovo ThinkCentre M90n-1 Nano UHD Graphics 620, i5-8265U, Samsung SSD PM981 MZVLB512HAJQ	2917 Points -7%
Intel NUC8i3CYSM Radeon RX 540, i3-8121U, Seagate ST1000VT001	2902 Points -7%
Chuwi GBox CWI560 UHD Graphics 600, Celeron N4100, SanDisk DA4064	972 Points -69%

PCMark 8
Home Score Accelerated v2
Intel Hades Canyon NUC8i7HVK Vega M GH, i7-8809G, Intel Optane 120 GB SSDPEK1W120GA	4833 Points +35%
Усредн. модель с Intel Core i5-10210U, Intel UHD Graphics 620 (3182 - 4284, n=21)	3605 Points +1%
Zotac ZBox MI643 UHD Graphics 620, i5-10210U, Lexar NM610 1TB	3567 Points
Intel NUC10i5FNK UHD Graphics 620, i5-10210U, Kingston RBUSNS8154P3256GJ1	3526 Points -1%
Apple MacBook 12 (Early 2016) 1.1 GHz HD Graphics 515, 6Y30, Apple SSD AP0256	2550 Points -29%
Chuwi GBox CWI560 UHD Graphics 600, Celeron N4100, SanDisk DA4064	2062 Points -42%
Work Score Accelerated v2
Intel Hades Canyon NUC8i7HVK Vega M GH, i7-8809G, Intel Optane 120 GB SSDPEK1W120GA	5454 Points +13%
Усредн. модель с Intel Core i5-10210U, Intel UHD Graphics 620 (4286 - 5114, n=21)	4879 Points +1%
Zotac ZBox MI643 UHD Graphics 620, i5-10210U, Lexar NM610 1TB	4816 Points
Intel NUC10i5FNK UHD Graphics 620, i5-10210U, Kingston RBUSNS8154P3256GJ1	4286 Points -11%
Apple MacBook 12 (Early 2016) 1.1 GHz HD Graphics 515, 6Y30, Apple SSD AP0256	3550 Points -26%

PCMark 8 Home Score Accelerated v2		3567 баллов
PCMark 8 Work Score Accelerated v2		4816 баллов
PCMark 10 Score		4244 баллов
?

Задержки DPC

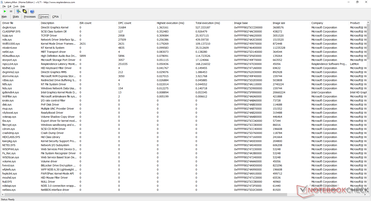

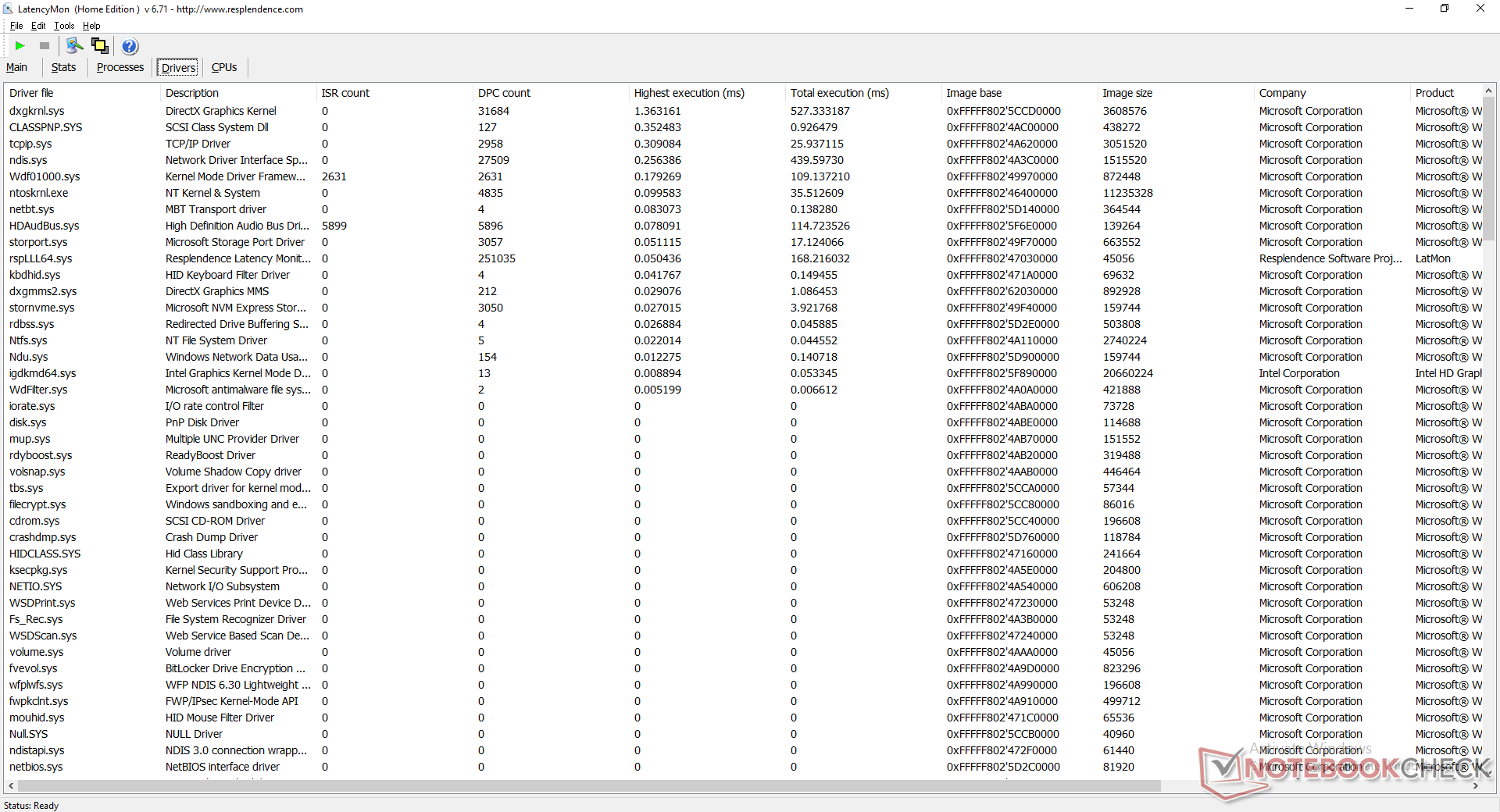

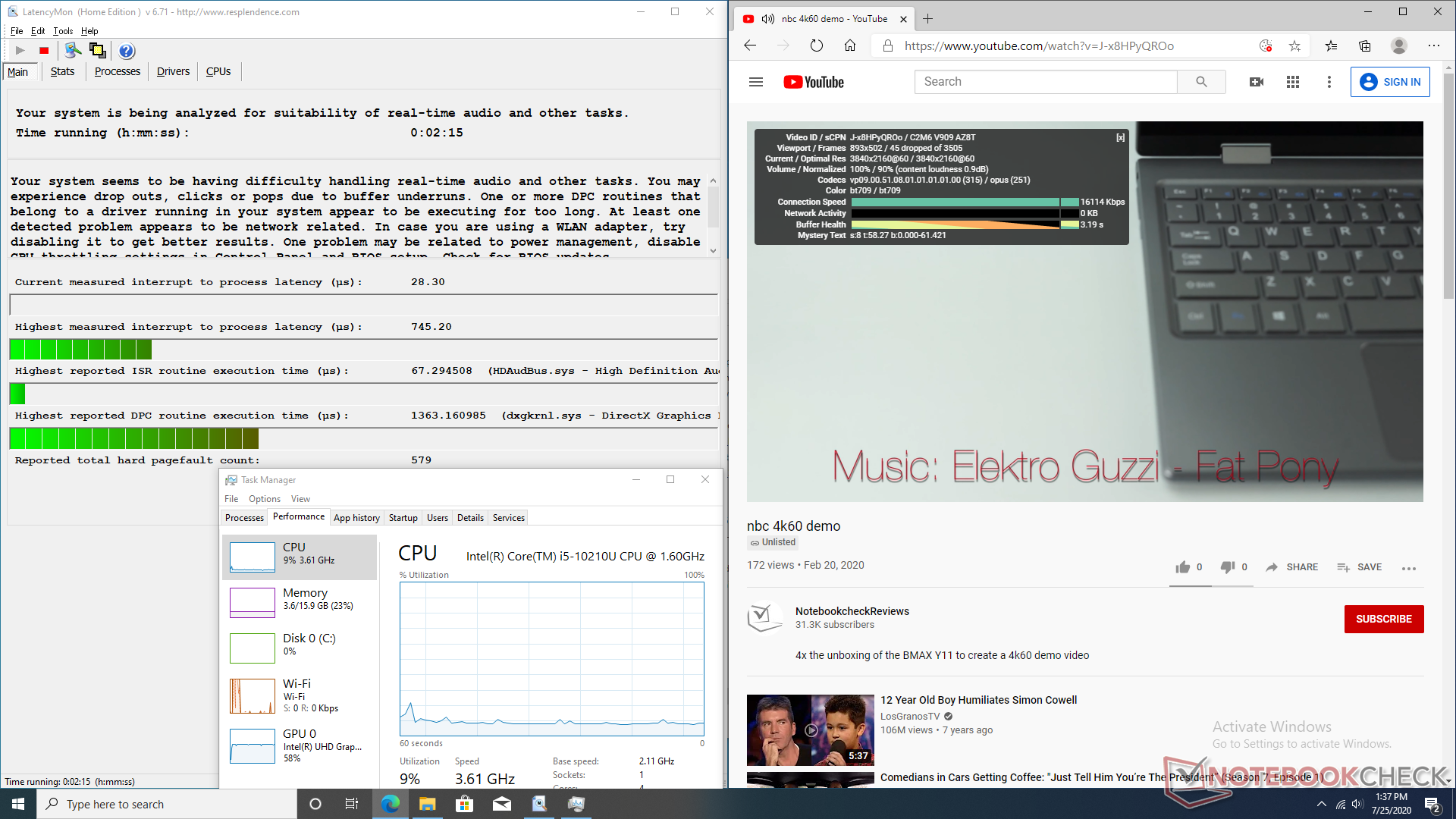

LatencyMon сообщает о чуть высоковатых задержках при открытии нескольких вкладок со страницами Notebookcheck. Воспроизведение минутного видеоролика 4K60 на YouTube закончилось с 46 выпавшими кадрами, хотя их должно быть 0.

DPC Latencies / LatencyMon - interrupt to process latency (max), Web, Youtube, Prime95
Dell Latitude 9510 2-in-1 UHD Graphics 620, i7-10810U, Toshiba KBG40ZNS512G NVMe	9311 μs * -1150%
HP Envy x360 13-ay0010nr Vega 6, R5 4500U, Toshiba KBG30ZMV256G	1172 μs * -57%
HP ProBook 455 G7-175W8EA Vega 7, R7 4700U, Samsung PM991 MZVLQ512HALU	973 μs * -31%
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 UHD Graphics 620, i7-10510U, Samsung SSD PM981a MZVLB512HBJQ	775 μs * -4%
Dell Latitude 7310 UHD Graphics 620, i7-10610U, Samsung SSD PM981a MZVLB512HBJQ	767 μs * -3%
Zotac ZBox MI643 UHD Graphics 620, i5-10210U, Lexar NM610 1TB	745 μs *

* ... меньше = лучше

Хранение данных

Внутри предусмотрены места для двух накопителей M.2, одного 22x80 и ещё одного 22x42, он прячется снизу первого. Для обоих заявлена поддержка и NVMe, и SATA III, но по поводу того, оба ли поддерживают все 4 линии PCI-Express 3.0, производитель молчит. По крайней мере, при работе с нашим накопителем Lexar NM610 (22 на 80 мм) были задействованы 4 линии.

Из двух площадок M.2 только одна совместима с популярным типоразмером 22 на 80 мм

	Zotac ZBox MI643 Lexar NM610 1TB	Intel NUC10i5FNK Kingston RBUSNS8154P3256GJ1	Lenovo ThinkCentre M90n-1 Nano Samsung SSD PM981 MZVLB512HAJQ	Chuwi GBox CWI560 SanDisk DA4064	Intel Hades Canyon NUC8i7HVK Intel Optane 120 GB SSDPEK1W120GA
CrystalDiskMark 5.2 / 6		-27%	65%	-83%	-2%
Write 4K	214.1	58.4 -73%	130 -39%	38 -82%	133.7 -38%
Read 4K	62.1	30.24 -51%	45.61 -27%	23.84 -62%	178.6 188%
Write Seq	1664	773 -54%		226.7 -86%	608 -63%
Read Seq	1797	712 -60%		271.8 -85%	1428 -21%
Write 4K Q32T1	421.8	448.5 6%	365.3 -13%	44.74 -89%	323.6 -23%
Read 4K Q32T1	512	391.4 -24%	350.2 -32%	53.2 -90%	282.3 -45%
Write Seq Q32T1	564	914 62%	2986 429%	129.4 -77%	627 11%
Read Seq Q32T1	2073	1583 -24%	3565 72%	189.4 -91%	1521 -27%
Write 4K Q8T8		402.3	368.7
Read 4K Q8T8		680	790

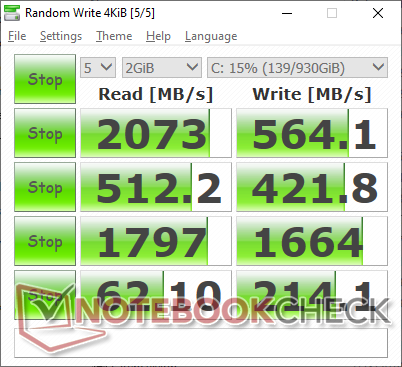

CrystalDiskMark 5.2 / 6

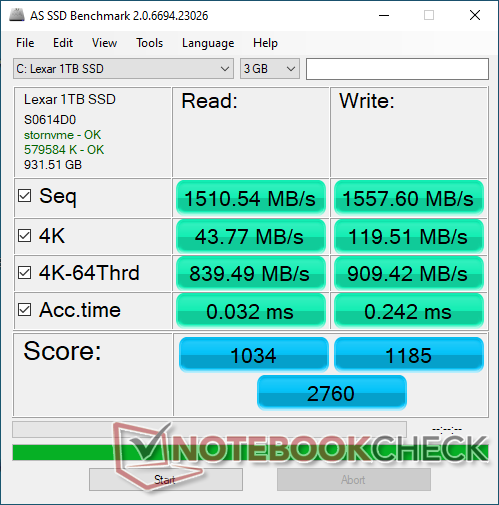

AS SSD

DiskSpd

Lexar NM610 1TB

CDM 5/6 Read Seq Q32T1: 2073 MB/s

CDM 5/6 Write Seq Q32T1: 564 MB/s

CDM 5/6 Read 4K Q32T1: 512 MB/s

CDM 5/6 Write 4K Q32T1: 421.8 MB/s

CDM 5 Read Seq: 1797 MB/s

CDM 5 Write Seq: 1664 MB/s

CDM 5/6 Read 4K: 62.1 MB/s

CDM 5/6 Write 4K: 214.1 MB/s

Стресс-тест накопителя длительным чтением: DiskSpd Read Loop, Queue Depth 8

No graph data

Графика

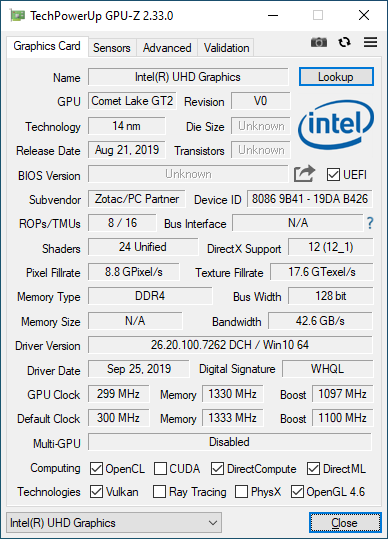

В центральный процессор Core i5-10210U встроен видеопроцессор UHD Graphics 620. Ему уже много лет, но он всё ещё отказывается уходить в отставку. Низкая трёхмерная производительность вряд ли станет отпугивающим фактором для целевой аудитории исследуемого неттопа, но вряд ли кто-то был бы против процессоров Intel архитектуры Ice Lake или AMD Ryzen - в обоих встраиваются намного более производительные видеопроцессоры, чем в десятитысячные Intel Core.

3DMark | 3DMark 11

3DMark
1280x720 Cloud Gate Standard Graphics
HP Envy x360 13-ay0010nr AMD Radeon RX Vega 6 (Ryzen 4000/5000), R5 4500U	22109 Points +119%
Intel NUC8i3CYSM AMD Radeon RX 540, i3-8121U	18704 Points +86%
HP ProBook 455 G7-175W8EA AMD Radeon RX Vega 7, R7 4700U	16972 Points +68%
Intel Skull Canyon NUC6i7KYK Intel Iris Pro Graphics 580, 6770HQ	14594 Points +45%
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel UHD Graphics 620, i7-10510U	10785 Points +7%
Zotac ZBox MI643 Intel UHD Graphics 620, i5-10210U	10077 Points
Lenovo ThinkCentre M90n-1 Nano Intel UHD Graphics 620, i5-8265U	9590 Points -5%
Усредн. модель с Intel UHD Graphics 620 (6205 - 16400, n=225)	9262 Points -8%
HP EliteBook x360 1030 G4 7YL44EA Intel UHD Graphics 620, i7-8565U	9248 Points -8%
Intel NUC10i5FNK Intel UHD Graphics 620, i5-10210U	9113 Points -10%
Apple MacBook 12 (Early 2016) 1.1 GHz Intel HD Graphics 515, 6Y30	6078 Points -40%
1920x1080 Fire Strike Graphics
Intel NUC8i3CYSM AMD Radeon RX 540, i3-8121U	3242 Points +153%
HP Envy x360 13-ay0010nr AMD Radeon RX Vega 6 (Ryzen 4000/5000), R5 4500U	2854 Points +122%
HP ProBook 455 G7-175W8EA AMD Radeon RX Vega 7, R7 4700U	2425 Points +89%
Intel Skull Canyon NUC6i7KYK Intel Iris Pro Graphics 580, 6770HQ	1903 Points +48%
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel UHD Graphics 620, i7-10510U	1366 Points +6%
Zotac ZBox MI643 Intel UHD Graphics 620, i5-10210U	1283 Points
Intel NUC10i5FNK Intel UHD Graphics 620, i5-10210U	1202 Points -6%
Lenovo ThinkCentre M90n-1 Nano Intel UHD Graphics 620, i5-8265U	1183 Points -8%
HP EliteBook x360 1030 G4 7YL44EA Intel UHD Graphics 620, i7-8565U	1177 Points -8%
Усредн. модель с Intel UHD Graphics 620 (557 - 2608, n=213)	1161 Points -10%
Apple MacBook 12 (Early 2016) 1.1 GHz Intel HD Graphics 515, 6Y30	735 Points -43%
2560x1440 Time Spy Graphics
HP Envy x360 13-ay0010nr AMD Radeon RX Vega 6 (Ryzen 4000/5000), R5 4500U	821 Points +104%
HP ProBook 455 G7-175W8EA AMD Radeon RX Vega 7, R7 4700U	742 Points +84%
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel UHD Graphics 620, i7-10510U	432 Points +7%
Zotac ZBox MI643 Intel UHD Graphics 620, i5-10210U	403 Points
Intel NUC10i5FNK Intel UHD Graphics 620, i5-10210U	396 Points -2%
Усредн. модель с Intel UHD Graphics 620 (299 - 797, n=88)	389 Points -3%

3DMark 11
1280x720 Performance GPU
Intel NUC8i3CYSM AMD Radeon RX 540, i3-8121U	4458 Points +140%
HP Envy x360 13-ay0010nr AMD Radeon RX Vega 6 (Ryzen 4000/5000), R5 4500U	4419 Points +138%
HP ProBook 455 G7-175W8EA AMD Radeon RX Vega 7, R7 4700U	4019 Points +116%
Intel Skull Canyon NUC6i7KYK Intel Iris Pro Graphics 580, 6770HQ	3220 Points +73%
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel UHD Graphics 620, i7-10510U	1978 Points +6%
Zotac ZBox MI643 Intel UHD Graphics 620, i5-10210U	1858 Points
Intel NUC10i5FNK Intel UHD Graphics 620, i5-10210U	1853 Points 0%
Zotac ZBOX-CI660 Nano Intel UHD Graphics 620, i5-8550U	1769 Points -5%
Усредн. модель с Intel UHD Graphics 620 (1144 - 3432, n=244)	1749 Points -6%
HP EliteBook x360 1030 G4 7YL44EA Intel UHD Graphics 620, i7-8565U	1666 Points -10%
Apple MacBook 12 (Early 2016) 1.1 GHz Intel HD Graphics 515, 6Y30	1186 Points -36%
Chuwi GBox CWI560 Intel UHD Graphics 600, Celeron N4100	484 Points -74%
1280x720 Performance Combined
Intel NUC8i3CYSM AMD Radeon RX 540, i3-8121U	4334 Points +137%
HP Envy x360 13-ay0010nr AMD Radeon RX Vega 6 (Ryzen 4000/5000), R5 4500U	3322 Points +82%
Intel Skull Canyon NUC6i7KYK Intel Iris Pro Graphics 580, 6770HQ	2784 Points +52%
HP ProBook 455 G7-175W8EA AMD Radeon RX Vega 7, R7 4700U	2567 Points +40%
Lenovo ThinkPad X1 Carbon 2020-20UAS04T00 Intel UHD Graphics 620, i7-10510U	1998 Points +9%
Zotac ZBox MI643 Intel UHD Graphics 620, i5-10210U	1829 Points
Intel NUC10i5FNK Intel UHD Graphics 620, i5-10210U	1665 Points -9%
HP EliteBook x360 1030 G4 7YL44EA Intel UHD Graphics 620, i7-8565U	1646 Points -10%
Усредн. модель с Intel UHD Graphics 620 (927 - 2505, n=244)	1578 Points -14%
Zotac ZBOX-CI660 Nano Intel UHD Graphics 620, i5-8550U	1410 Points -23%
Apple MacBook 12 (Early 2016) 1.1 GHz Intel HD Graphics 515, 6Y30	1014 Points -45%
Chuwi GBox CWI560 Intel UHD Graphics 600, Celeron N4100	445 Points -76%

3DMark | 3DMark 11

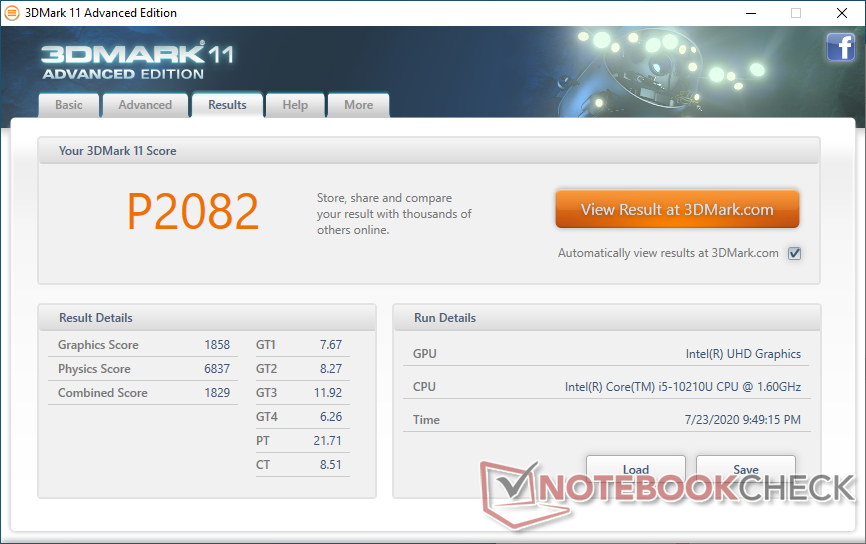

3DMark 11 Performance		2082 баллов

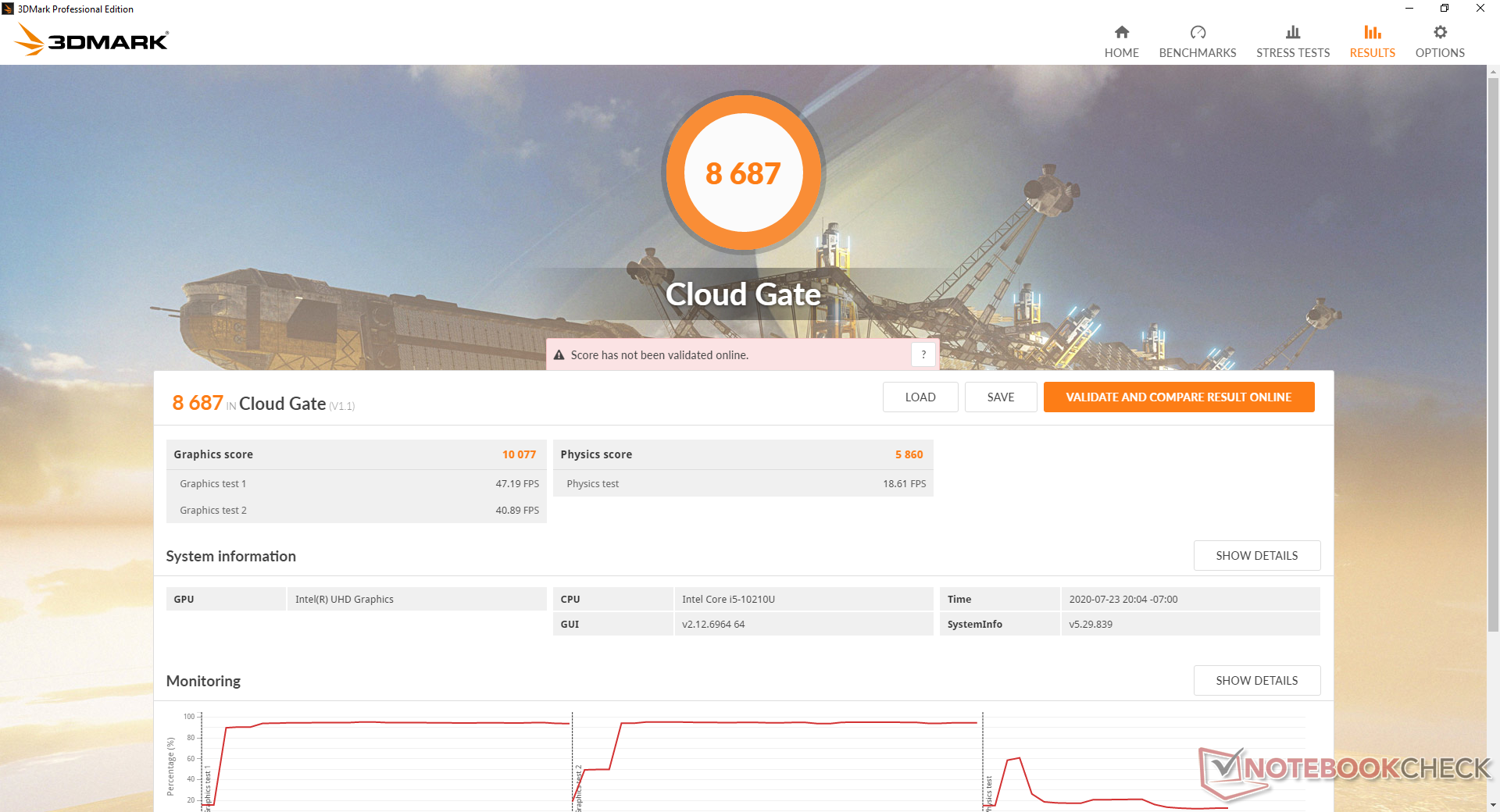

3DMark Cloud Gate Standard Score		8687 баллов

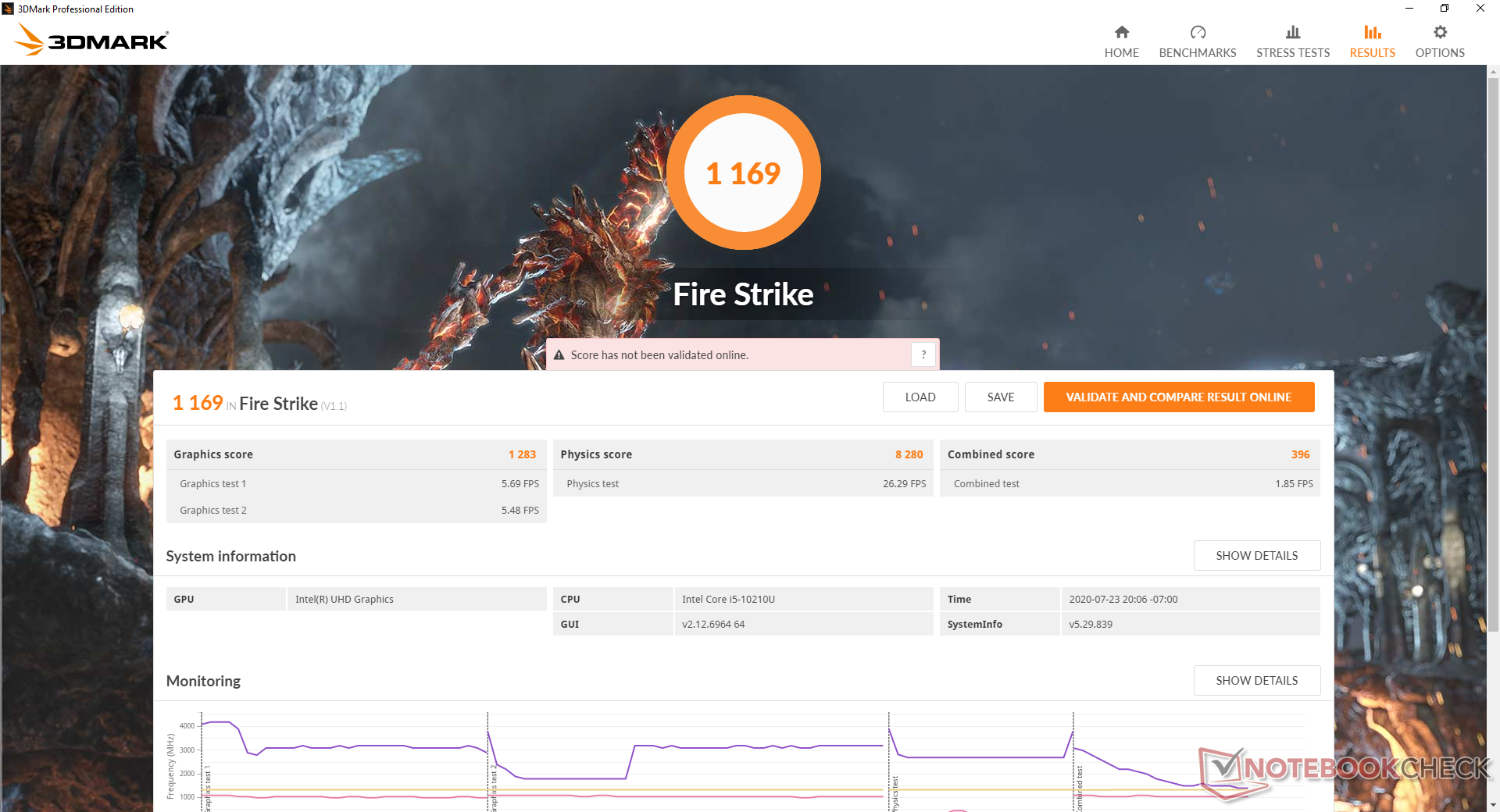

3DMark Fire Strike Score		1169 баллов

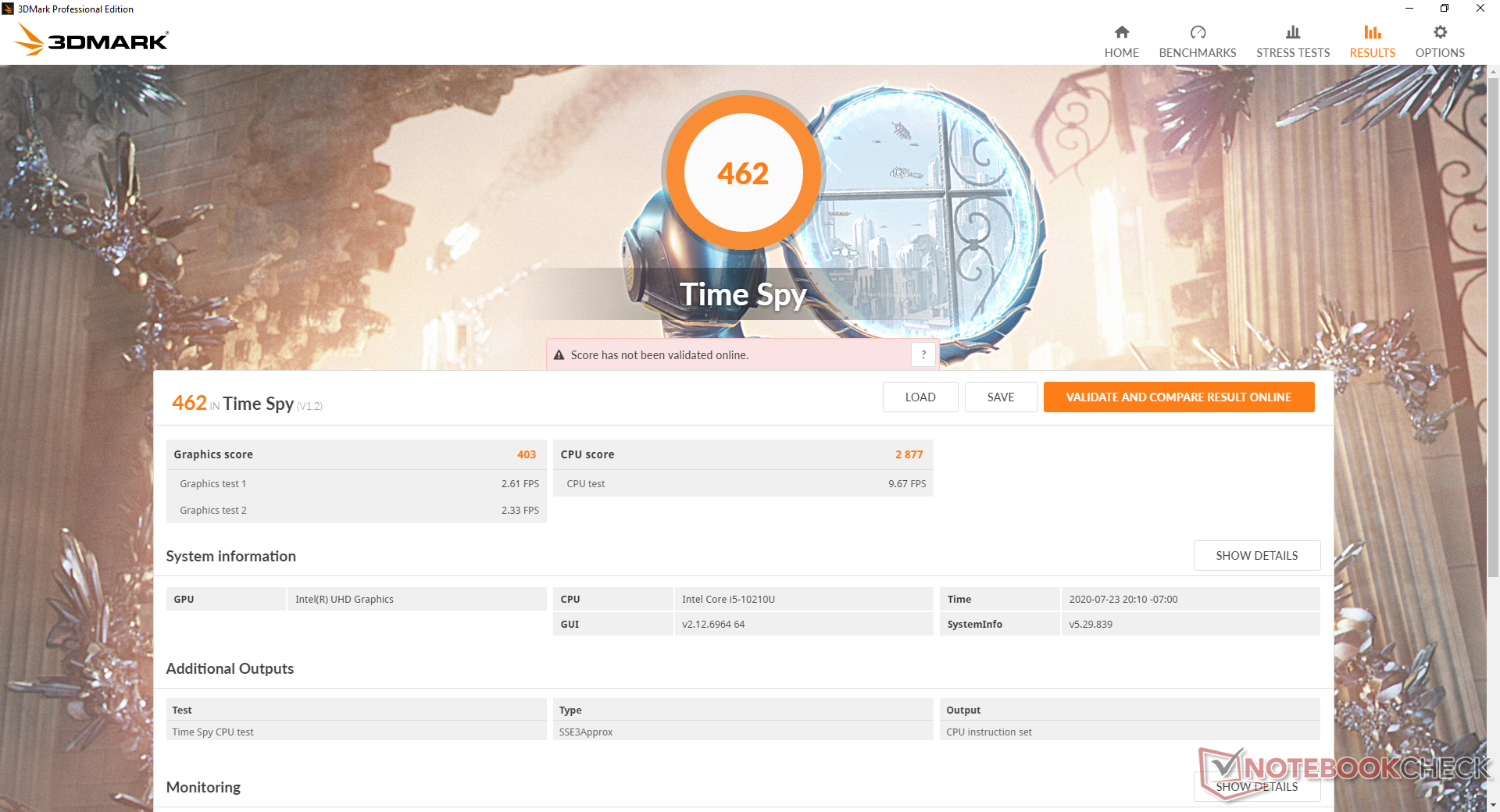

3DMark Time Spy Score		462 баллов
?

... Открыть сравнение

	мин.	сред.	выс.	макс.
Dota 2 Reborn (2015)	73.8	46	21.5	19.2
X-Plane 11.11 (2018)	22.3	14.8	13.2

Шумовые и температурные показатели

Шум

Вентилятор компьютера активен почти всегда, вне зависимости от нагрузки. Но почти всегда он очень тих и незаметен, например, при прохождении теста 3DMark06 обороты значительно не повышаются. При работе Prime95 можно сперва услышать 42 акустических децибела, но после шумность снижается до 31 децибела, которые и держатся далее.

Вентилятор один, примерно 45-миллиметровый. Ещё есть писки и завывания электронного происхождения. Слышно, если приложить ухо близко

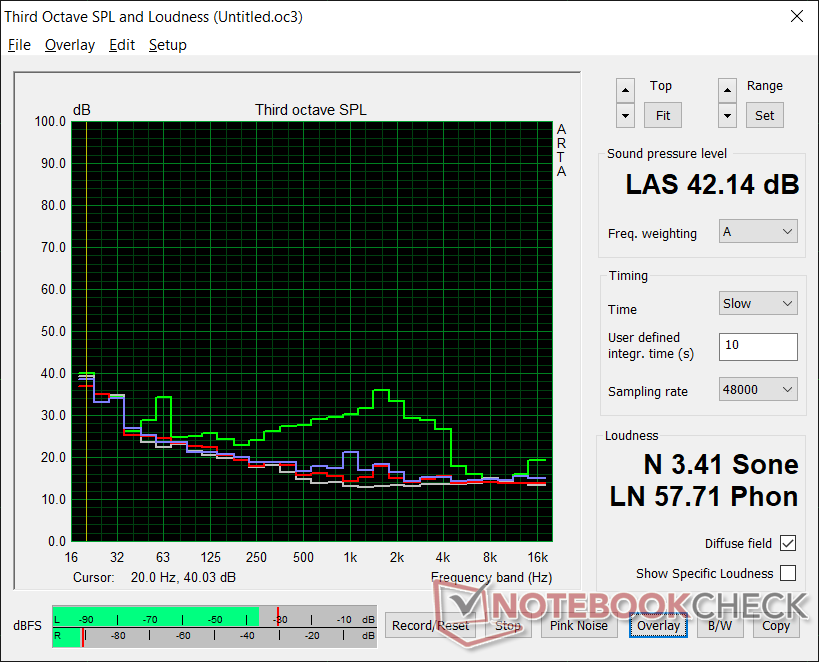

АЧХ вентилятора (Бел: Фон комнаты, Крас: В простое, Син: 3DMark06, Зел: Prime95)

	Zotac ZBox MI643 UHD Graphics 620, i5-10210U, Lexar NM610 1TB	Intel Hades Canyon NUC8i7HVK Vega M GH, i7-8809G, Intel Optane 120 GB SSDPEK1W120GA	HP EliteBook x360 1030 G4 7YL44EA UHD Graphics 620, i7-8565U, WDC PC SN520 SDAPNUW-512G	Chuwi LarkBox 4K Mini PC UHD Graphics 600, Celeron J4115, 128 GB eMMC Flash	Intel Skull Canyon NUC6i7KYK Iris Pro Graphics 580, 6770HQ, Samsung SSD 850 EVO m.2 120GB
Уровень шума		-11%	-5%	-17%	-19%
в выкл. виде (фон) *	26.1	28.7 -10%	30.3 -16%	26 -0%	29.5 -13%
Мин. в простое *	27.5	29 -5%	30.3 -10%	26 5%	31.6 -15%
В простое, сред. *	27.5	29 -5%	30.3 -10%	26 5%	32.2 -17%
В простое, макс. *	27.5	29 -5%	30.3 -10%	43.3 -57%	32.3 -17%
Нагрузка, сред. *	28.9	36 -25%	31.2 -8%	43.3 -50%	43 -49%
Нагрузка, макс. *	42	49.4 -18%	32.8 22%	43.5 -4%	43.2 -3%
Witcher 3 ultra *		42

* ... меньше = лучше

Уровень шума

Ожидание		27.5 / 27.5 / 27.5 дБ
Нагрузка		28.9 / 42 дБ

	30 dB бесшумно 40 dB(A) различимо 50 dB(A) громко
min: , med: , max: Earthworks M23R, Arta (15 см от источника шума) фоновый шум: 26.1 dB(A)

Нагрев

Корпус MI643 вряд ли когда-то нагреется выше комфортных значений. Очень уж много вентиляционных дырочек. При этом изобилие вентиляционных вырезов с нескольких сторон означает, что при выборе расположения компьютера нужно о них помнить и стараться не перекрыть дорогу воздуху. Особенно важно не класть ничего сверху, именно через потолок вентилятор засасывает прохладу.

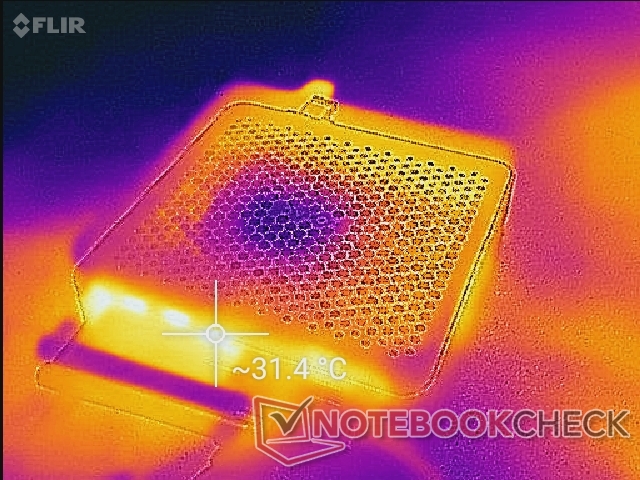

Карта нагрева лицевой части корпуса в простое

Карта нагрева задней части корпуса в простое

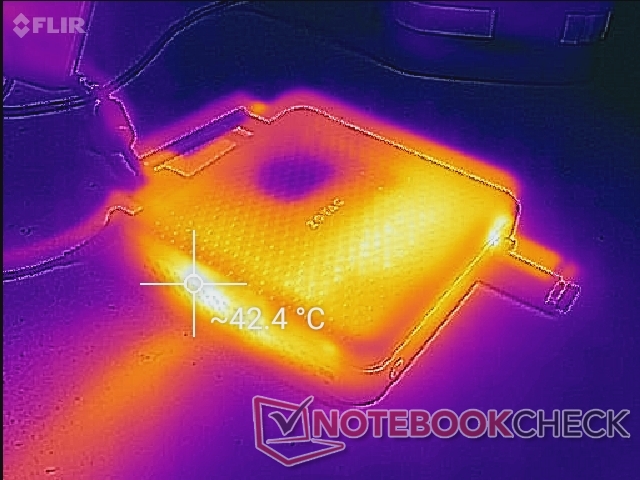

Карта нагрева лицевой части корпуса, Prime95 плюс FurMark

Карта нагрева задней части корпуса, Prime95 плюс FurMark

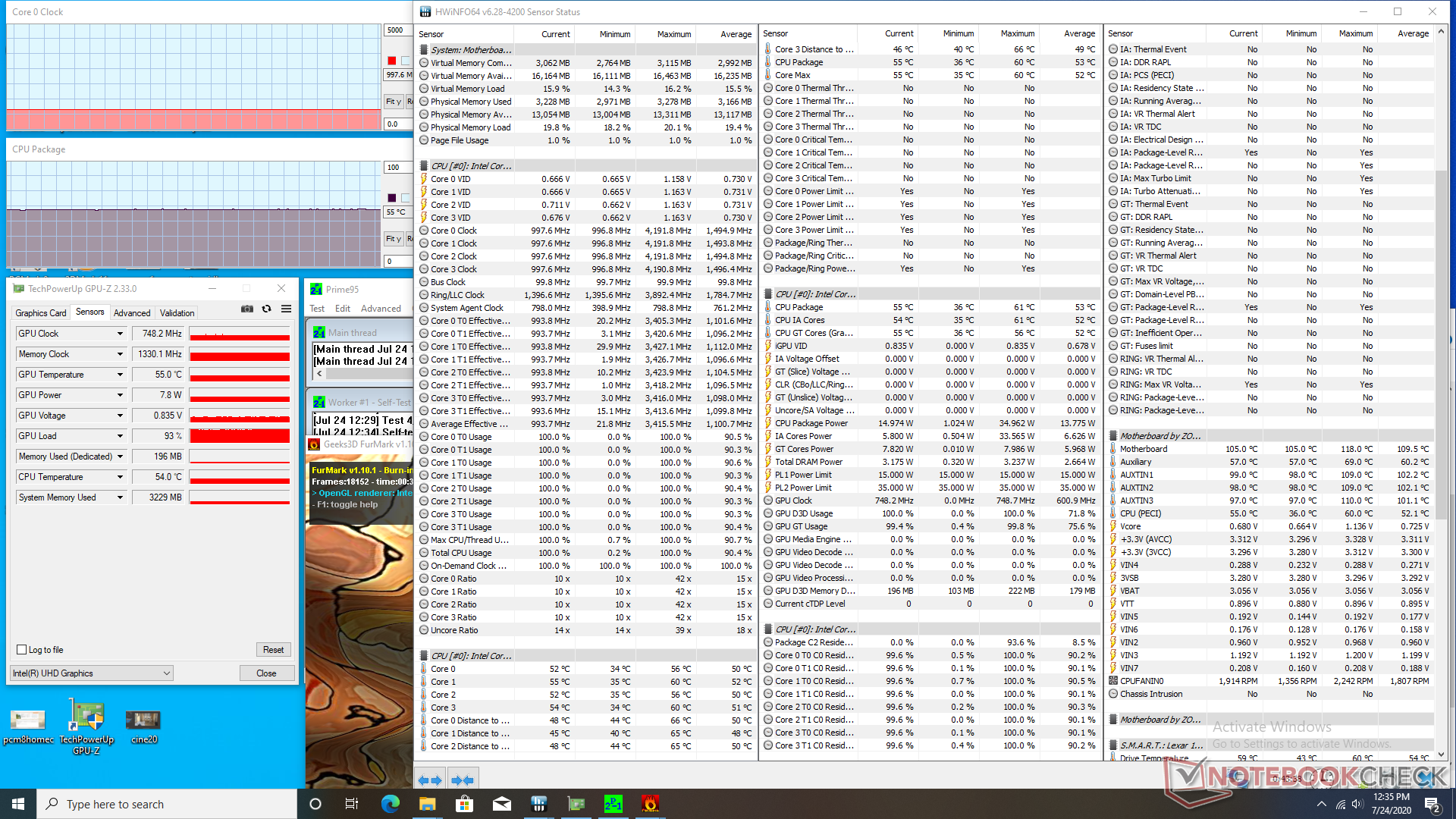

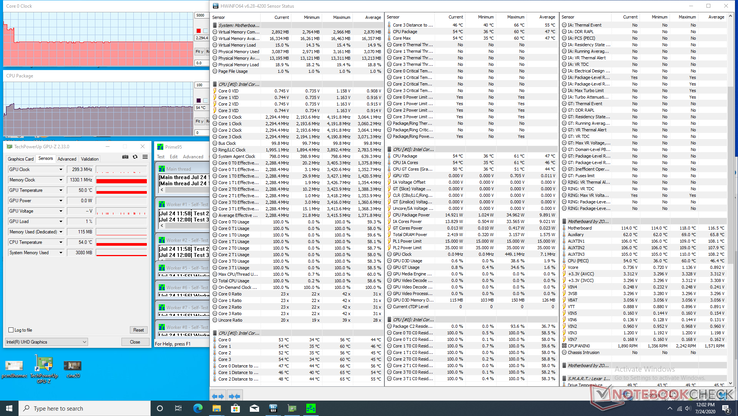

Стресс-тест

Созданная специальными программами высокая вычислительная нагрузка помогает нам выявить возможные проблемы в работе компьютера. Начинаем с нагрузки на процессор программой Prime95. Частота работы его ядер в первые секунды повышается до 3.5 ГГц, после чего он нагревается до 61 градуса и частоты снижаются. Стабильный уровень - 2.3 ГГц и 54 градуса. Было бы неплохо, если бы нагрев был чуть большим, зато процессор выдавал более высокие частоты - организация корпуса позволяет.

	Частота проц-ра (ГГц)	Частота видеопроц-ра (МГц)	Средняя темп-ра проц-ра (°C)

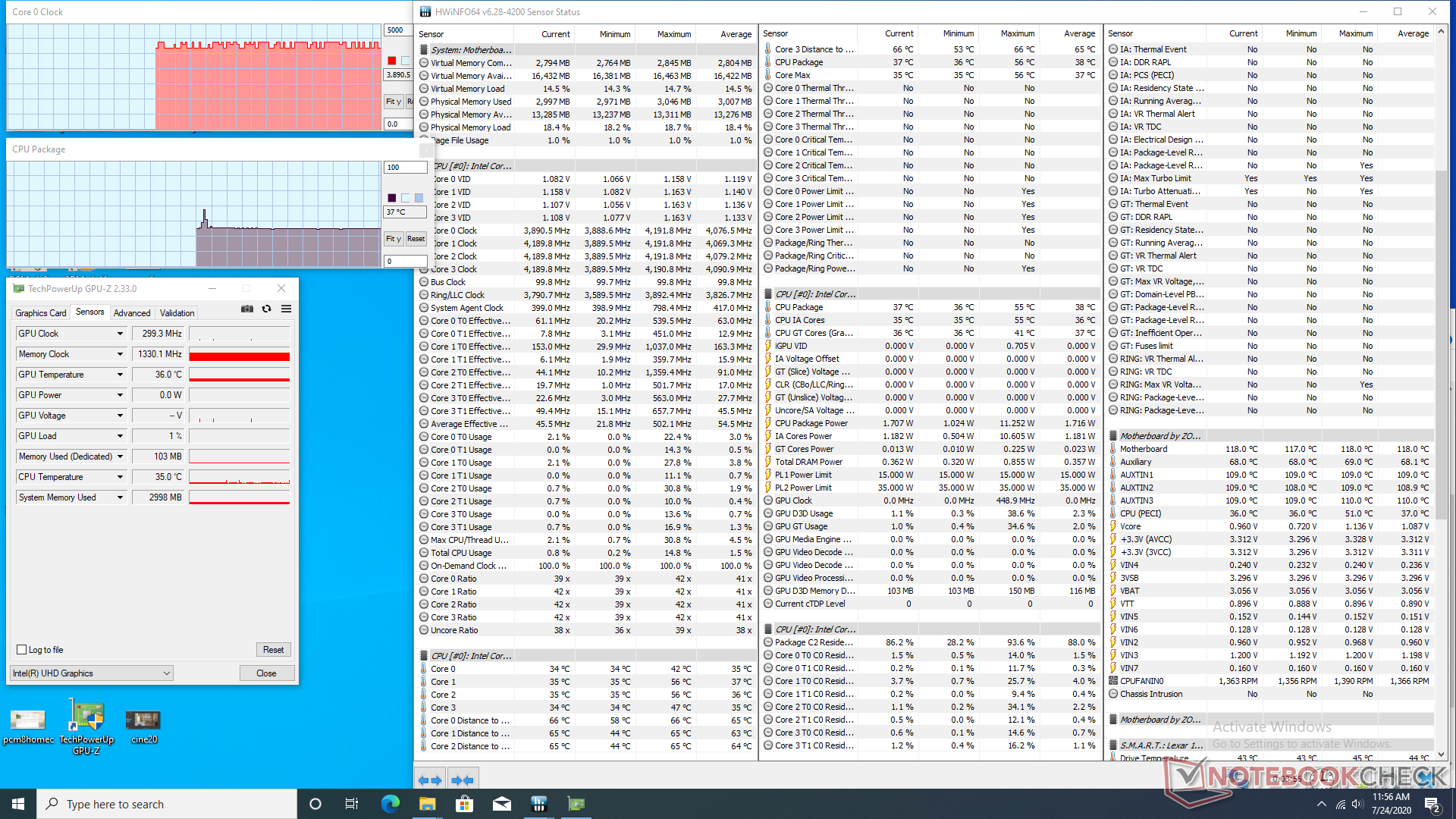

В простое	--	--	37
Prime95	2.3	--	54
Prime95 плюс FurMark	1.0	748	55

Энергопотребление

В простое, при показе рабочего стола, компьютер требует от 7 Вт до 10 Вт. Это в два с лишним раза больше, чем у Lenovo ThinkCentre M90n-1. При максимальной нагрузке мы замерили 60.6 ватта при 65-ваттной мощность компактного (10.7 на 4.6 на 3 сантиметра) блока питания.

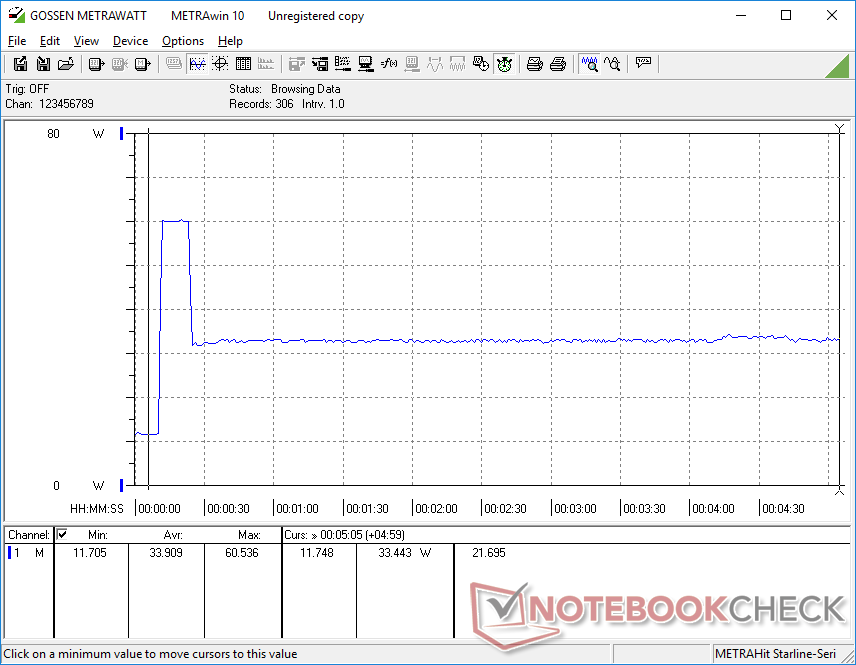

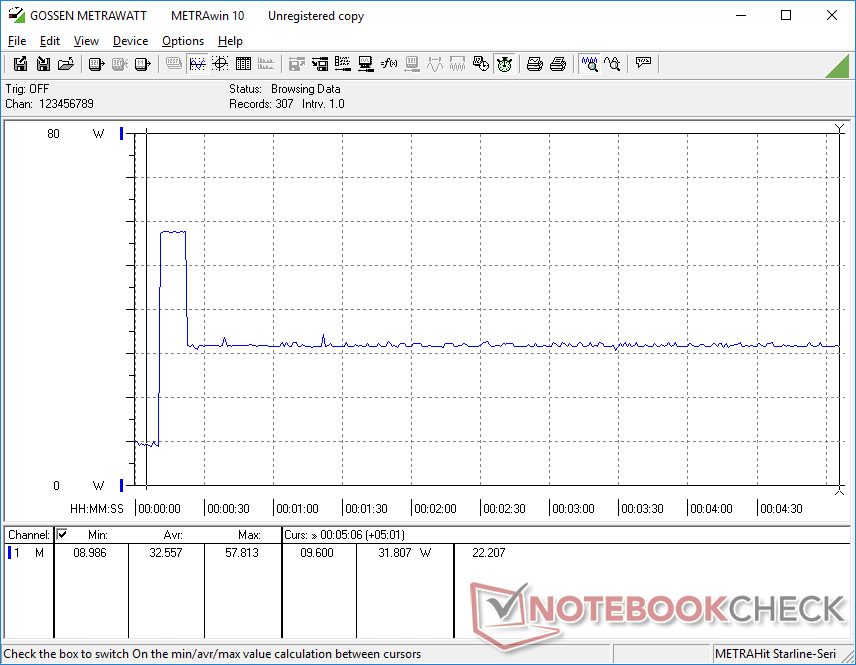

Prime95 запущен на 10 секунде. Потребление достигает 57.8 Вт, но через пару секунд успокаивается на уровне 31.8 Вт

Prime95 и FurMark запущены на 10 секунде. Потребление прыгает к 60.6 Вт, после нормализуется в районе 33.5 Вт

Энергопотребление

Выкл.	1.5 / 1.12 Вт
Ожидание	7.5 / 9.2 / 9.6 Вт
Нагрузка	34.4 / 60.6 Вт


Легенда: min: , med: , max: Metrahit Energy

	Zotac ZBox MI643 i5-10210U, UHD Graphics 620, Lexar NM610 1TB, , x,	Intel NUC10i5FNK i5-10210U, UHD Graphics 620, Kingston RBUSNS8154P3256GJ1, , 0x0, 0"	Lenovo ThinkCentre M90n-1 Nano i5-8265U, UHD Graphics 620, Samsung SSD PM981 MZVLB512HAJQ, , x, 0"	Chuwi GBox CWI560 Celeron N4100, UHD Graphics 600, SanDisk DA4064, , x,	Intel Skull Canyon NUC6i7KYK 6770HQ, Iris Pro Graphics 580, Samsung SSD 850 EVO m.2 120GB, , x, 0"
Энергопотребление		-34%	36%	76%	-59%
В простое, мин. *	7.5		4.4 41%	1.9 75%	14.8 -97%
В простое, сред. *	9.2	15.7 -71%	4.4 52%	2 78%	15.7 -71%
В простое, макс. *	9.6		4.7 51%	2.9 70%	15.8 -65%
Нагрузка, сред. *	34.4		27.7 19%	8.6 75%	62.7 -82%
Нагрузка, макс. *	60.6	58.6 3%	49.9 18%	9.5 84%	48.5 20%

* ... меньше = лучше

За

+ простой доступ к двум площадкам SO-DIMM, двум M.2

+ тонкий, лёгкий, неброский корпус

+ мало греется

+ тих почти всегда

Против

- трудно добраться до слота microSD

- производительность процессора низковата

- USB C без поддержки DisplayPort

- нет хоть одного динамика

- нет инфракрасного приёмника

- Wi-Fi 5, не более 400 Мбит

Вердикт

Протестировано: Zotac ZBox Edge MI643. Выразим благодарность за тестовый образец компании Zotac

Основные доводы за покупку ZBox Edge MI643 - это изящная внешность, тихий вентилятор, простота установки оперативной и постоянной памяти. Lenovo ThinkCentre M90n-1 Nano, один из конкурирующих неттопов, займёт ещё меньше места, чем MI643, но RAM в нём не заменить и это оттолкнёт не одного потенциального покупателя.

Всем, кому важна высокая производительность или быстрая беспроводная сеть, стоит обойти Edge MI643 пятой дорогой. Процессор здесь даёт меньше вычислительной мощи, чем должен, а встроенная карта беспроводной сети ограничена стандартом Wi-Fi 5 и одной антенной. В целом же компьютер получился неплохим, из разряда "поставить и забыть". Он тонкий и лёгкий настолько, что можно повесить на стену или спрятать за спинку шкафа.

Price comparison

Автор исходного текста: Аллен Нгоу (Allen Ngo) - Ведущий редактор Notebookcheck в США - 5243 статей на Notebookcheck c 2011 года

Бакалавр по гидродинамике в природных системах, университет Калифорнии - эта учёная степень для меня стала лишь началом. После этого я изучал ядерную физику и получил допуск на работу в настоящих ядерных реакторах. Управляются которые, как ни странно, компьютерами из восьмидесятых годов прошлого века. С таким надо знакомиться лично - тогда не будет удивления, если тихое восхищение потребительской электроникой, компактной и удобной, поднимется вдруг в сознании раз и навсегда. В те часы, когда я не занят рядовыми делами и не руковожу написанием обзоров для англоязычного раздела Notebookcheck, я ухожу в игровой мир, следя за свежайшими новостями и чемпионатами.

contact me via: @AllenNgoNBC

Автор перевода: Сергей Тарасов (Sergey Tarasov) - Редактор русскоязычной версии Notebookcheck - 2433 статей на Notebookcheck c 2010 года

Обожаю читать. Люблю различные электронные штуки, будь то дистанционно управляемый катер, собранный внутри огнетушителя сабвуфер или представленный вчера Apple MacBook. В те часы, когда я не занят написанием статей для Notebookcheck, меня можно найти на вершине одной из многочисленных гор Республики Алтай.

Этот важный материал точно понравится твоим друзьям в социальных сетях!
