Sony представляет датчик ISX038 с одновременным выводом изображений в форматах RAW и YUV для систем вспомогательного и автономного вождения
Компания Sony представила сенсор ISX038 с одновременным выводом изображений в форматах RAW и YUV для систем вспомогательного и автономного вождения, что позволяет сократить количество датчиков камер, необходимых в современных автомобилях. Датчик совместим с популярной системой-на-чипе Mobileye EyeQ 6 используемой многими автопроизводителями , например, Porsche для своих передовых систем помощи водителю (ADAS).
1/1,7-дюймовая КМОП-матрица имеет пиксели размером 2,1 мкм, что обеспечивает динамический диапазон до 130 дБ в режиме HDR. При включенном режиме защиты от мерцания светодиодов динамический диапазон сенсора составляет 106 дБ, что превышает базовый показатель 100 дБ, необходимый для правильного обнаружения объектов при ярком освещении для правильного обнаружения объектов в ярко освещенных и сумеречных сценах. Датчик выводит видео со скоростью 30 кадров в секунду с разрешением 3 857 × 2 177 пикселей, или 8,39 мегапикселей. Благодаря этому системы помощи водителю получают изображения с достаточным разрешением и детализацией, чтобы обнаружить людей и препятствия и безопасно остановить автомобиль до столкновения.
Читатели, которые хотят видеть в темноте, могут попробовать цветную камеру ночного видения Sionyx Aurora(продается здесь на Amazon).
Использование одного датчика вместо двух также снижает сложность систем, количество необходимых проводов и электрическую нагрузку на электрические системы автомобиля . Типичные системы автономного вождения должны использовать как минимум четыре пары традиционных датчиков, чтобы охватить полный 360-градусный обзор вокруг автомобиля.
Образцы датчика можно приобрести за ¥15,000 (~$100). Датчик поставляется в 192-контактном корпусе BGA с физическими размерами 11,85 × 8,60 мм (0,47 × 0,34 дюйма). Данные передаются через выход MIPI Camera Serial Interface 2 (CSI-2) стандарта https://www.mipi.org/specifications/csi-2.
Sony Semiconductor Solutions выпускает первый в отрасли КМОП-датчик изображения для автомобильных камер, который может одновременно обрабатывать и выводить изображения в форматах RAW и YUV
Вклад в упрощение систем за счет расширения областей применения одной камеры
Sony Semiconductor Solutions Corporation
Ацуги, Япония - Sony Semiconductor Solutions Corporation (SSS) сегодня объявила о предстоящем выпуске КМОП-датчика изображения ISX038 для автомобильных камер - первого*1 в отрасли продукта, который может одновременно обрабатывать и выводить изображения в форматах RAW*2 и YUV*3.
Новый сенсор имеет внутри запатентованный ISP*4 и может одновременно обрабатывать и выводить изображения в форматах RAW и YUV. Изображения в формате RAW необходимы для обнаружения и распознавания внешних условий в передовых системах помощи водителю (ADAS) и системах автономного вождения (AD), а изображения в формате YUV - для информационно-развлекательных приложений, таких как магнитола и дополненная реальность (AR).
Расширяя спектр приложений, которые может предложить одна камера, новый продукт помогает упростить системы автомобильных камер и сэкономить место, стоимость и энергию.
*1 Среди КМОП-сенсоров для автомобильных камер. По данным исследования SSS (на момент объявления 4 октября 2024 г.).
*2 Изображение для распознавания на компьютере.
*3 Изображение для визуального восприятия водителем, например, для записи или отображения на мониторе.
*4 Процессор сигналов изображения - схема для обработки изображений.

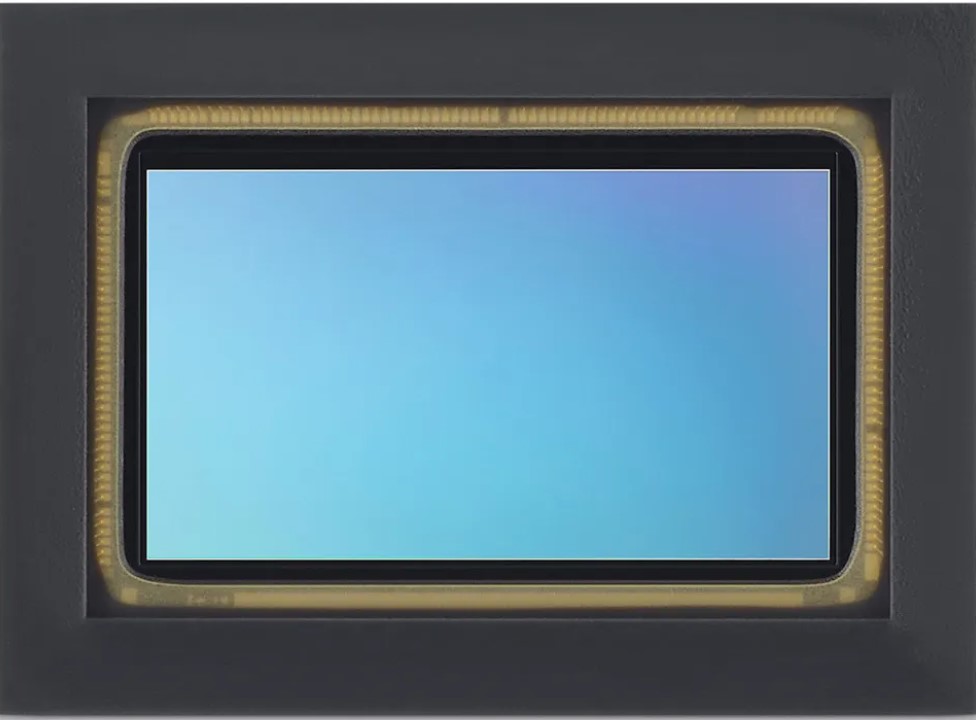

ISX038 КМОП-датчик изображения для автомобильных камер
Название модели Дата отгрузки образца
Цена образца
(включая налог)
ISX038 1/1.7-типа (диагональ 9.30 мм)
8.39 эффективных мегапикселей*5
КМОП-датчик изображения
Октябрь 2024 г. ¥15,000*6
*5 Основано на методе определения эффективного пикселя датчика изображения.
*6 Может меняться в зависимости от объема поставок и других условий.
Роль автомобильных камер продолжает расширяться в соответствии с достижениями в области ADAS и AD и растущими потребностями и требованиями, относящимися к опыту водителя. С другой стороны, пространство для установки таких камер ограничено, что делает невозможным их бесконечное добавление, а это, в свою очередь, породило потребность делать больше с помощью одной камеры.

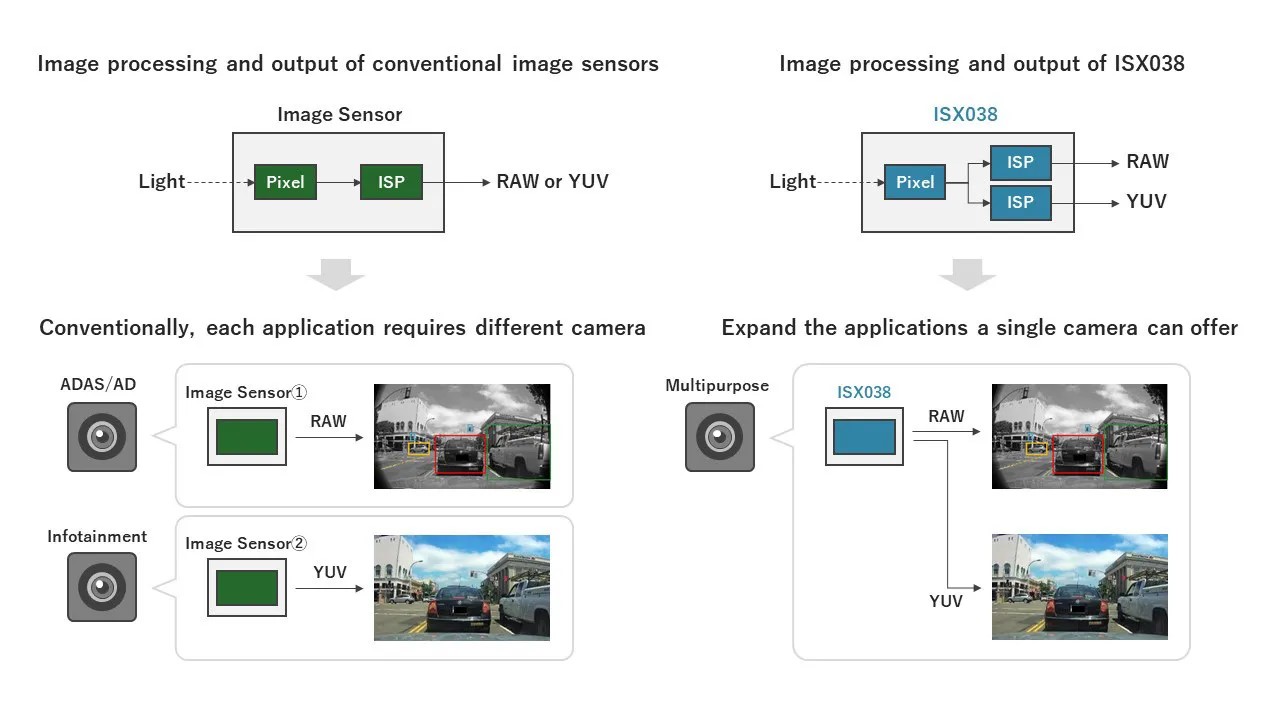

ISX038 - это первый*1 в отрасли КМОП-датчик изображения для автомобильных камер, который может одновременно обрабатывать и выводить изображения в форматах RAW и YUV. В нем используется стековая структура, состоящая из пиксельного чипа и логического чипа со схемой обработки сигнала, причем на логическом чипе установлен фирменный ISP компании SSS. Такая конструкция позволяет одной камере обеспечивать высокоточное обнаружение и распознавание окружающей среды вне автомобиля, а также визуальную информацию для помощи водителю в качестве информационно-развлекательных приложений. По сравнению с традиционными методами, такими как многокамерная система или система, выводящая RAW и YUV изображения с помощью внешнего ISP, новый продукт помогает упростить системы автомобильных камер, экономя место, затраты и энергию.
ISX038 будет совместим с системой-на-чипе (SoC) EyeQ™6, предлагаемой в настоящее время компанией Mobileye, и предназначен для использования в технологиях ADAS и AD.
Основные характеристики
■ Первый в отрасли*1 сенсор, способный одновременно обрабатывать и выводить изображения в форматах RAW и YUV
Новый сенсор оснащен специальными ISP для RAW- и YUV-изображений и способен одновременно выводить два типа изображений с качеством, оптимизированным для каждого приложения, на два независимых интерфейса. Расширение спектра приложений, которые может предложить одна камера, помогает создавать системы, которые экономят место, затраты и энергию по сравнению с многокамерными системами или системами с внешним ISP.
■ Широкий динамический диапазон даже при одновременном использовании HDR и смягчении мерцания светодиодов
При управлении автомобилем необходимо точно обнаруживать и распознавать объекты даже в дорожной среде со значительными перепадами яркости, например, на въездах и выездах из туннелей. Автомобильные камеры также должны подавлять мерцание светодиодов, даже в режиме HDR, чтобы справиться с растущей распространенностью светодиодных сигналов и других дорожных устройств. Собственная структура пикселей и уникальный метод экспонирования этого продукта улучшают насыщенную освещенность, обеспечивая широкий динамический диапазон в 106 дБ даже при одновременном использовании HDR и подавления мерцания светодиодов (при использовании режима приоритета динамического диапазона диапазон еще шире - 130 дБ). Такая конструкция также помогает уменьшить артефакты движения*7, возникающие при съемке движущихся объектов.
*7 Шум, возникающий при съемке движущихся объектов с использованием HDR.
■ Совместимость с обычными продуктами*8
Этот продукт совместим с традиционными продуктами компании SSS*8 , которые уже зарекомендовали себя в приложениях ADAS и AD у многих автопроизводителей. Новый продукт позволяет повторно использовать данные, собранные в предыдущих продуктах, например, данные о вождении с автомобильных камер. Это поможет упростить разработку ADAS и AD для автопроизводителей и партнеров.
*8 КМОП-датчик изображения IMX728 1/1,7 типа SSS с разрешением 8,39 эффективных мегапикселей.
■ Соответствие стандартам, необходимым для автомобильных приложений
При массовом производстве продукт прошел испытания на надежность автомобильных электронных компонентов по стандарту AEC-Q100 Grade 2. Кроме того, компания SSS внедрила процесс разработки, соответствующий стандарту функциональной безопасности дорожных транспортных средств ISO 26262, на уровне целостности автомобильной безопасности ASIL-B(D). Это способствует повышению надежности систем автомобильных камер.
Основные технические характеристики
Название модели ISX038
Эффективные пиксели 3,857×2,177(H×V), около 8.39 мегапикселей
Размер изображения Диагональ 9,30 мм (1/1,72)
Размер ячейки 2,1 мкм×2,1 мкм (H×V)
Частота кадров (все пиксели) 30 к/с (двойной выход RAW&YUV)
Чувствительность (стандартное значение F5.6, кумулятивное значение 1/30 секунды) 880 мВ (зеленый пиксель)
Динамический диапазон (стандарт EMVA 1288)
106 дБ (со смягчением мерцания светодиодов)
130 дБ (приоритет динамического диапазона)
Интерфейс Последовательный выход MIPI CSI-2
(Одинарный порт с 4 полосами / Двойной порт с 2 полосами на порт)
Упаковка 192-контактный BGA
Размер упаковки 11,85 мм×8,60 мм (В×Ш)
