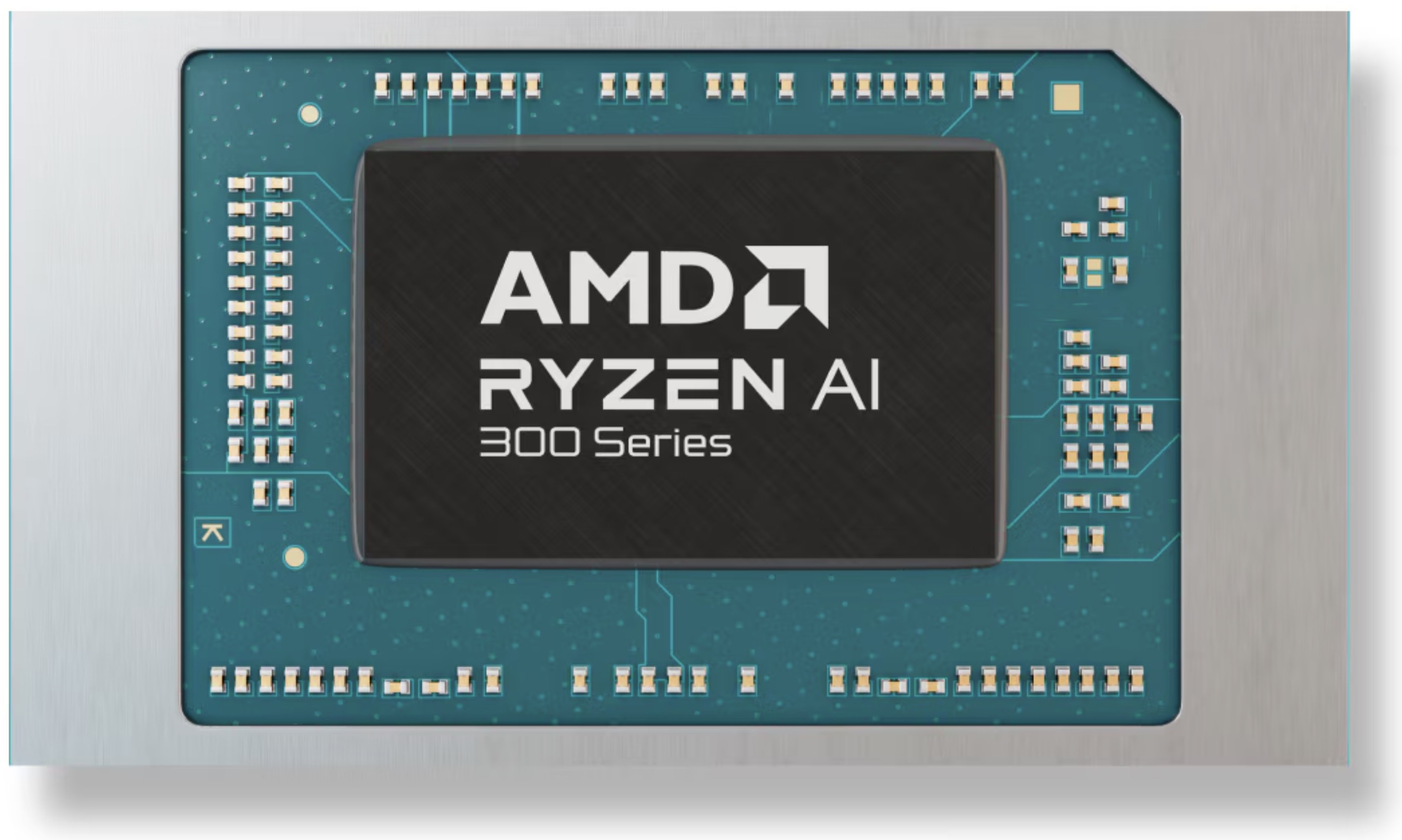

AMD Ryzen AI 7 350
Ryzen AI 7 PRO 360 - это относительно мощный процессор семейства Strix Point, дебютировавший в октябре 2024 года. APU с гибридной архитектурой имеет на борту 8 процессорных ядер (смесь из трех ядер Zen 5 и пяти ядер Zen 5c), работающих на частотах от 2,0 до 5,0 ГГц, а также 12 CU RDNA 3.5 Radeon 880M графическим адаптером и нейронным движком 50 TOPS XDNA 2. Процессор AMD Secure Processor (который в двух словах представляет собой встроенный сопроцессор ARM) тоже есть на борту, как и несколько других функций высшего класса, таких как AMD-Vi. Другие ключевые особенности включают PCIe 4, USB 4 и поддержку оперативной памяти до LPDDR5x-8000, включая ECC RAM.
Архитектура и особенности
APU семейства Strix Point работают на ядрах микроархитектуры Zen 5 и Zen 5c, расположенных в двух отдельных кластерах, причем последний является немного более медленной, компактной и энергоэффективной версией первого. Одно из различий между Zen 5 и Zen 5c заключается в объеме кэша; ядра Zen 5 имеют больший объем кэша для работы.
В любом случае, мобильная реализация Zen 5, как сообщается (ChipsAndCheese) ближе к настольному Zen 4, чем к настольному Zen 5 из-за разного объема кэша, значительных различий в пропускной способности AVX-512 и других факторов.
В остальном чип Ryzen AI 7 PRO поддерживает оперативную память DDR5-5600 и LPDDR5x-8000, предоставляя разработчикам систем выбор между более низкой задержкой и более высокой пропускной способностью соответственно. Чип изначально совместим с USB 4 (и, следовательно, Thunderbolt). Он поддерживает PCIe 4.0 с пропускной способностью 1,9 ГБ/с на дорожку, как и его предшественники из серии 8000. Встроенный процессор XDNA 2 NPU, который гораздо сложнее, чем XDNA первого поколения, обеспечивает до 50 INT8 TOPS для ускорения различных рабочих нагрузок искусственного интеллекта.
Как обычно бывает с процессорами для ноутбуков, чип Ryzen 7 AI PRO не подлежит замене пользователем, поскольку он припаян навсегда.
Производительность
Мы полностью ожидаем, что этот процессор серии PRO будет на 15%-25% медленнее, чем 10-ядерный Ryzen AI 9 365 чип для Core Ultra 7 155U-как в многопоточных бенчмарках. Конечно, многое зависит от того, насколько высоки целевые показатели энергопотребления, которые могут сильно отличаться в разных моделях.
Графика
На сайте Radeon 880M является прямым преемником 780M. Он имеет несколько отличий под капотом, например, более быстрый кэш; его 12 CUs/WGPs архитектуры RDNA 3.5 (768 унифицированных шейдеров) работают на частоте до 2 900 МГц. С более чем 30 fps в играх Once Human и The First Descendant (1080p - Low), этот iGPU AMD, безусловно, достаточно быстр как для казуальных, так и для соревновательных игр.
Естественно, Radeon способен управлять четырьмя мониторами SUHD 4320p60. Он также может эффективно кодировать и декодировать самые популярные видеокодеки, такие как AVC, HEVC, VP9 и AV1. Последнее дополнение к этому списку, кодек VVC, не поддерживается, в отличие от чипов Intel Lunar Lake.
Энергопотребление
Предполагается, что минимальное значение TDP 360 составит 28 Вт, при этом производители ноутбуков смогут увеличить его до 54 Вт, что они, скорее всего, и сделают для достижения максимальной производительности.
4 нм техпроцесс TSMC, по которому создаются эти процессоры, обеспечивает энергоэффективность выше среднего (по состоянию на конец 2024 года).
| Кодовое имя | Krackan Point (Zen 5) |
| Частота | 2000 - 5000 МГц |
| Кэш L2 | 8 MB |
| Кэш L3 | 16 MB |
| Ядер / потоков | 8 / 16 4 x 5.0 ГГц AMD Zen 5 4 x 3.5 ГГц AMD Zen 5c |
| Теплопакет (TDP) | 28 Вт |
| TDP Turbo PL2 | 54 Вт |
| Техпроцесс | 4 нм |
| Разъём (сокет) | FP8 |
| Особенности | DDR5-5600/LPDDR5x-8000 RAM, PCIe 4, USB 4, XDNA 2 NPU (50 TOPS), Secure Processor, SMT, AES, AVX, AVX2, AVX512, FMA3, MMX (+), SHA, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, SSE4A |
| 64 бита | + |
| Architecture | x86 |
| Дата анонса | 06 January 2025 |
| Сайт производителя | www.amd.com |
Тесты на производительность
- Средний результат видеопроцессора* Меньше = лучше
Не найдено обзоров для этого процессора.
